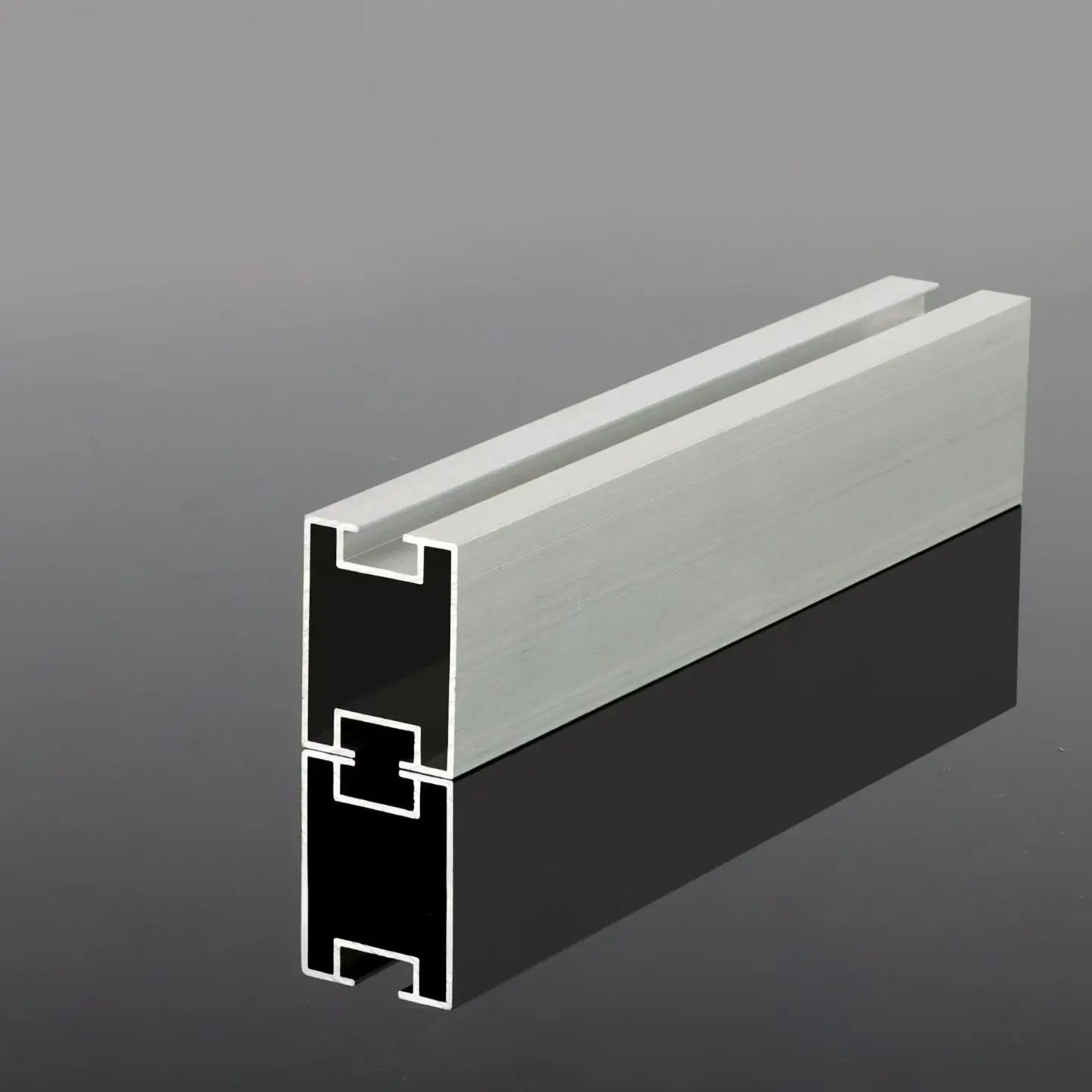

Vodilo brez reber

Vodilna tirnica brez reber je vrsta hladno oblikovane jeklene montažne tirnice s prečnim prerezom brez ojačitvenih reber. Pri standardnih ojačanih fotonapetostnih tirnicah neprekinjena rebra, ki potekajo po dolžini profila – oblikovana z dodatnimi stopnjami prebijanja in upogibanja na liniji za valjanje – zagotavljajo potrebno upogibno togost. Neojačane tirnice odpravljajo te procese, kar ima za posledico preprost profil kanala; medtem ko to zmanjšuje upogibno togost, je zasnova primerna za projekte z zmernimi obremenitvami zaradi vetra in snega ter razponi, ki so bili konstrukcijsko preverjeni.

Kakšne so prednosti te tirnice?

Nižji stroški materiala na meter:

Z opustitvijo oblikovanja reber se porabi manj jeklenega traku na meter končne tirnice. Pri projektih, kjer so montažni sistemi ocenjeni na tone in ima streha rezervno nosilnost, to nudi neposredne prihranke pri stroških celotne konstrukcije.

Manj proizvodnih korakov, bolj zanesljiva dostava:

Prebijanje reber in kasnejše sekundarne stopnje upogibanja so odpravljene. Z manj preoblikovalnimi prehodi je proizvodni cikel hitrejši in bolj predvidljiv, kar olajša izpolnjevanje dobavnih rokov za majhne serije in ponavljajoča se naročila.

Manjša obremenitev na strehi:

Zmanjšana lastna teža zmanjša lastno obremenitev, ki jo nosijo gredi in strešne plošče. Za barvno prevlečene jeklene strehe z omejeno rezervno nosilnostjo je lahko ta dejavnik odločilni element pri izvedljivosti zasnove montažnega sistema.

Združljivo s standardnimi dodatki:

Enostaven kanalski profil vodilne tirnice brez reber omogoča standardne PV sredinske in končne spone; uporabniki niso vezani na lastniško dodatno opremo, kar omogoča konkurenčno pridobivanje.

Popolnoma pocinkano z jasnimi garancijskimi pogoji:

Vroče pocinkan jekleni trak zagotavlja, da je celoten prečni prerez – vključno z odrezanimi konci in izvrtinami na kraju samem – prekrit z enotno, dobro vezano plastjo cinka. Standardna dobava vključuje 15-letno garancijo proti koroziji; za težja atmosferska okolja je jekleni trak cink-aluminij-magnezij (Zn-Al-Mg) na voljo s 25-letno garancijo.

Rezanje, vrtanje in rokovanje na mestu brez napora:

Lahek profil delavcem olajša transport, rezanje na dolžino in vrtanje na mestu, kar učinkovito skrajša okno za namestitev strešne kritine za porazdeljene projekte.

Tehnične specifikacije

Postavka	Specifikacija
Izdelek	Vodilna tirnica brez rebra — montažna tirnica iz hladno oblikovanega jekla PV
Razdelek	Ravni kanal (U-prerez), brez ojačitvenih reber
Material	Vroče pocinkan jekleni trak
Oblikovanje	Hladno valjano, brez reber, razrezano na določeno dolžino
Površinska obdelava	vroče pocinkano]; Zn-Al-Mg trak na voljo na zahtevo
Garancija proti koroziji	15 let (vroče pocinkano) / 25 let (Zn-Al-Mg)
Dimenzije odseka	dajte nam svoj razpon in primer obremenitve in priporočili vam bomo odsek
Standardne dolžine	Odrezan na dolžino za pakiranje in transport
Združljivost dodatne opreme	Standardne PV srednje in končne spone
Druga stopnja strojne obdelave	Rezanje na dolžino in vrtanje v podjetju po vaši risbi
MOQ	1 × posoda 20GP; manjša poskusna naročila po dogovoru
Čas izvedbe	7–15 delovnih dni po prejetem depozitu
Trgovinski pogoji	FOB Tianjin New Port / CFR / CIF
Plačilo	30 % T/T depozit, stanje proti kopiji B/L

Scenariji uporabe za Rails

Industrijske in komercialne (C&I) kovinske strehe:

Strehe s stoječimi ali trapeznimi pločevinami imajo pogosto omejeno nosilnost; manjša lastna teža teh vodil brez reber neposredno zmanjša obremenitev strehe. V kombinaciji s kovinskimi strešnimi objemkami je namestitev hitra, stroški regalnih sistemov pa nizki, zaradi česar je to standardna izbira za stroškovno občutljive strešne projekte C&I.

Majhne naprave za ravno streho iz balastnega betona:

Za projekte strešne strehe z balastnim betonom z majhno do srednjo nameščeno zmogljivostjo in zmernimi obremenitvami zaradi vetra/snega je funkcija tirnice preprosto prenašanje obremenitev med podpornimi točkami – navaden (nearmiran) profil kanala je popolnoma primeren.

Majhne do srednje prizemne rastline:

Primerno za projekte pod 10 MW v ravninah z nizkimi snežnimi in vetrnimi obremenitvami; pri teh "paritetnih" projektih je stroškovna učinkovitost regalnih sistemov (izračunana na tonažo) vodilo zasnove.

Stanovanjski PV:

Podeželske strehe in majhne tovarniške zgradbe; z manj moduli in krajšimi razponi nudi nearmirani profil najboljše razmerje med ceno in zmogljivostjo.

Lahki PV nadstreški za avtomobile:

Primerno za preproste nadstreške za avtomobile z nizko obremenitvijo. Vodilna tirnica brez rebra ni primerna za strehe nadstreškov z velikim razponom in težkimi obremenitvami – takšne strukture zahtevajo globlje, ojačane profile, za katere bi predlagali alternativno zasnovo.

Previdnostni ukrepi za namestitev in uporabo

1. Pred fiksiranjem izravnajte in poravnajte:

Tirnice morajo biti poravnane in v ravni liniji. Če je vrstica napačno poravnana, bodo moduli podedovali to napako in ustvarili koncentrirano napetost znotraj sklopa, ki se sčasoma pokaže kot dolgotrajna deformacija.

2. Upoštevajte specifikacije regala za navor sponk in vijakov:

Prevelik navor lahko zmečka in deformira tankostenske tirnice, medtem ko nezadosten navor povzroči postopno rahljanje med termičnim ciklom. Zaostritev vrednosti, določenih v projektu, prepreči obe težavi.

3. Na spojih pustite dilatacijske reže:

Tirnice se širijo in krčijo s temperaturnimi spremembami; puščanje rež na spojih preprečuje upogibanje ali deformacijo profilov zaradi sezonskih nihanj.

4. Namestite izolacijska tesnila med tirnico in kovinske strešne plošče:

Neposreden stik med pocinkanimi tirnicami in prevlečenimi jeklenimi pločevinami lahko povzroči elektrokemično korozijo; izolacijsko tesnilo prekine ta galvanski par.

5. Uporabljajte le vroče pocinkane pritrdilne elemente ali pritrdilne elemente iz nerjavečega jekla:

Mešanje kovin na spojih ustvari galvanski par, kjer najprej korodira komponenta z manjšo površino. Materiali pritrdilnih elementov morajo biti združljivi s prevleko tirnice.

6. Ne stopite na sredino tirnice:

Sredinski del vodilne tirnice brez rebra ima najmanjšo strukturno togost. Če se med delom ni mogoče izogniti stopanju na ograjo, stopite neposredno nad oporno točko. Za projekte, ki zahtevajo pogost dostop do strehe zaradi vzdrževanja, nas o tem obvestite vnaprej, da vam lahko priporočimo globlji del profila.

pogosta vprašanja

V1: Kako ugotovim, ali je moj projekt dovolj "lahek" za uporabo te tirnice?

O: Najprej ocenite pogoje spletnega mesta in ne le kataloga. Vodilna tirnica brez rebra je primerna za industrijske/komercialne barvne jeklene strehe, majhne ravne strehe z balastom, stanovanjske strehe in talne naprave (do ~10 MW) na območjih z zmernimi obremenitvami zaradi vetra in snega. Če je projekt v območju z veliko snežno obremenitvijo ali območjem, ki je nagnjeno k tajfunom, ali vključuje dolge razpone brez podpore, je prava izbira ojačana tirnica ali debelejši profil.

V2: Ali je lahko tirnica preluknjana po meri ali razrezana na določene dolžine? Ali je na voljo za ločen nakup?

O: Da, podpiramo rezanje in luknjanje po meri, tirnice pa je mogoče kupiti ločeno brez celotnega fotonapetostnega sistema za pritrditev. Standardne specifikacije hranimo na zalogi, nestandardne specifikacije pa izdelujemo po risarskih parametrih projekta.

V3: Kakšna je zajamčena življenjska doba proti koroziji?

O: Vroče pocinkane tirnice imajo 15-letno garancijo proti koroziji; možnost cink-aluminij-magnezij (Zn-Al-Mg) ponuja 25-letno garancijo in je priporočljiva za obalna območja ali druga težka atmosferska okolja. Obe možnosti garancije pokrivata učinkovitost premaza pri običajnih zunanjih pogojih delovanja PV.

V4: Ali lahko pomagate pri izračunih razpona in obremenitve?

O: Da, in močno priporočamo, da te izračune opravite za neojačane profile. Prosimo, da nam posredujete postavitev modula, načrtovane obremenitve vetra in snega ter vaš načrtovani razmik med tirnicami; naša tehnična ekipa bo preverila ustrezen razpon in profil—in če neojačane tirnice niso primerne za lokacijo, vas bomo neposredno obvestili.

V5: Kateri so najpomembnejši dejavniki pri namestitvi na kraju samem?

O: Štiri točke so ključne: izravnajte in poravnajte vsako vrsto tirnic, preden jih pritrdite; zategnite objemke na projektno določen navor, namesto da se zanašate na občutek; na priključnih mestih pustite raztezne vrzeli; in se strogo izogibajte stopanju na sredino neojačanih tirnic, saj ima območje srednjega razpona najmanjšo togost. Navodila za namestitev in rokovanje so priložena vsakemu naročilu, naša tehnična ekipa pa vam je na voljo za vprašanja med postopkom namestitve.
