A vodilna tirnicaje več kot preprosta kovinska steza. To je natančna komponenta, odgovorna za vzdrževanje nadzorovanega gibanja, poravnave, stabilnosti in varnosti v sistemih, kjer je gladko in ponovljivo gibanje pomembno. Od inštalacij dvigal do industrijske opreme mora prava vodilna tirnica združevati dimenzijsko natančnost, strukturno trdnost, kakovost površine, zanesljivo namestitev in dolgotrajno vzdržljivost. Ta priročnik pojasnjuje, kako delujejo vodila, kaj določa njihovo delovanje, kako izbrati pravo specifikacijo in kaj morajo kupci preveriti, preden oddajo naročilo.
1. Osnove vodila

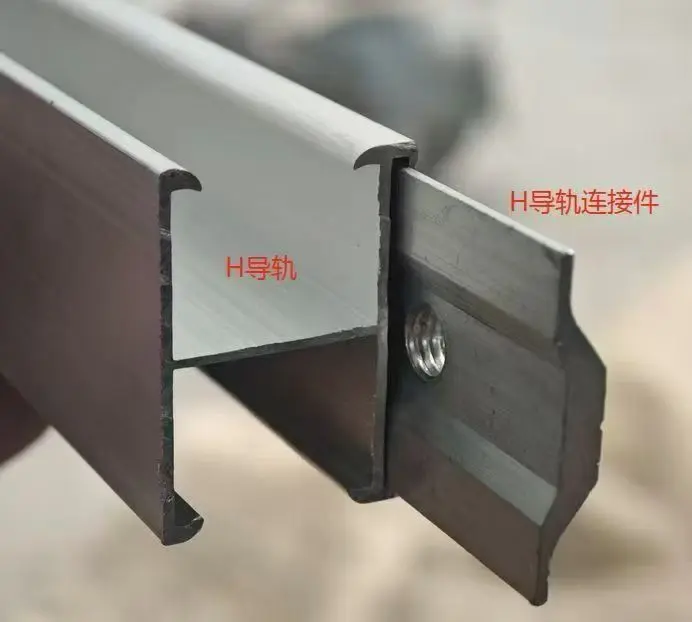

Vodilna tirnica je toga linearna komponenta, zasnovana za nadzor poti gibljivega dela. Namesto da bi komponenti omogočili prosto premikanje v več smereh, tirnica vzpostavi določeno pot potovanja in pomaga ohranjati dosledno poravnavo med delovanjem.
V sistemih dvigal so vodila nameščena navpično znotraj jaška za vodenje kabine dvigala in protiuteži. Sodobni standardi za dvigala postavljajo posebne zahteve glede materiala vodilnih tirnic, dimenzij, geometrije, površinske obdelave, povezav, upogiba in strukturne zmogljivosti. ISO 8100-33:2022 na primer določa stopnje in kakovost, dimenzijske in geometrijske tolerance, površinsko obdelavo in zahteve za označevanje standardiziranih vodilnih tirnic tipa T, ki se uporabljajo za kabine dvigal in protiuteži.
Za industrijske stroje lahko izraz opiše širši nabor komponent linearnega vodenja. Natančen prerez, material, trdota, način pritrditve in obdelava površine so odvisni od stroja in delovnega okolja.
2. Kako deluje vodilo
Delovanje tirnega vodila izhaja iz interakcije med tirnico, gibljivim sklopom, pritrdilnimi nosilci, vodilnimi čevlji ali valji, spoji in okoliško strukturo. Vsak element mora delovati skupaj. Kakovostna tirnica ne more nadomestiti slabe namestitve, nepravilne poravnave ali neustrezne podporne opreme.
Ohranjanje nadzorovane potovalne poti
Tirnica zagotavlja fiksno referenčno površino. Vodilni čevlji, valji, kolesa ali drugi vodilni elementi sledijo tej površini, kar zmanjšuje neželeno premikanje in ohranja opremo poravnano.
Ravnanje s stranskimi silami
Premikajoče se obremenitve lahko ustvarijo stranske sile med pospeševanjem, zaviranjem, nakladanjem, razkladanjem, vibracijami ali zaustavitvijo v sili. Dovolj tog sistem vodil pomaga upreti tem silam, hkrati pa omejuje prekomerno deformacijo.
Podpora za nemoteno delovanje
Ravnost tirnice in stanje površine neposredno vplivata na obnašanje gibljive komponente. Slaba geometrija, poškodovane površine, kontaminacija ali nepravilno spojeni deli tirnic lahko povečajo hrup, vibracije, obrabo in zahteve po vzdrževanju.
Za uporabo v dvigalih EN 81-20 izrecno zahteva, da vodilne tirnice, njihovi spoji in pritrditve prenesejo obremenitve in sile, povezane z varnim delovanjem, medtem ko morajo upogibi ostati dovolj nadzorovani, da se prepreči motenje vrat, varnostnih naprav ali gibljivih komponent.
3. Glavne aplikacije vodilnih tirnic
Vodila se uporabljajo povsod, kjer je potrebno nadzorovano linearno ali navpično gibanje. Čeprav so vodila za dvigala med najbolj prepoznavnimi primeri, temeljno inženirsko načelo velja za številne industrije.
| Aplikacija | Primarna funkcija | Pomembni premisleki |
|---|---|---|
| Potniška dvigala | Vodite avto in protiutež | Poravnava, udobje med vožnjo, moč, upogib, kakovost površine |
| Tovorna dvigala | Kontrolirajte gibanje pri večjih obremenitvah | Nosilnost, strukturna togost, vzdržljivost |
| Industrijska oprema | Zagotavlja ponovljivo linearno vodenje | Smer obremenitve, hitrost, obraba, natančnost montaže |
| Sistemi za ravnanje z materialom | Vodite premikajoče se platforme in komponente | Neprekinjeno delovanje, kontaminacija, dostop za vzdrževanje |
| Stroji za avtomatizacijo | Ohranite natančno pozicioniranje komponent | Dimenzijska toleranca, površinska obdelava, ponovljivost |
| Specializirani dvižni sistemi | Nadzor navpičnega ali nagnjenega gibanja | Pogoji obremenitve, varnostne zahteve, izpostavljenost okolja |
Pri inštalacijah dvigal vodila niso le komponente za pozicioniranje. Prav tako lahko sodelujejo z varnostnimi sistemi v nenormalnih pogojih delovanja. Kalifornijski predpisi o dvigalih na primer zahtevajo, da so kabine dvigal in protiuteži opremljene z vodilnimi tirnicami, in določajo zahteve glede materiala tirnic, odsekov, nosilcev, pritrdilnih elementov in strukturne zmogljivosti.
4. Materiali in izdelava
Jeklo se pogosto uporablja za zahtevne aplikacije vodilnih tirnic, saj ponuja uporabno kombinacijo trdnosti, togosti, obdelovalnosti, odpornosti proti obrabi in dimenzijske stabilnosti. Vendar zgolj navedba "jekla" ni dovolj. Razred materiala in proizvodni proces se morata ujemati z dejansko uporabo.
Hladno vlečene vodilne tirnice
Hladno vlečenje lahko zagotovi nadzorovane dimenzije in dosleden profil. Zaradi tega je primeren za aplikacije, kjer so pomembne dimenzijska natančnost in površinske lastnosti.
Strojno obdelane vodilne tirnice
Obdelava se lahko uporablja, kadar je potreben strožji geometrijski nadzor ali določeno stanje površine. ISO 8100-33 opredeljuje hladno vlečene in strojno obdelane proizvodne poti za standardizirana vodila za dvigala T-tipa.
Površinska obdelava
Glede na okolje bo morda potrebna zaščita pred korozijo. Pri določanju, ali je dodatna površinska zaščita primerna, je treba upoštevati pogoje shranjevanja, transporta, namestitve in dolgotrajnih pogojev delovanja.
5. Ključni dejavniki uspešnosti
Številne tehnične značilnosti določajo, ali bo vodilo zanesljivo delovalo v svoji življenjski dobi.
Eden najbolj spregledanih dejavnikov je skupni učinek upogiba tirnice, upogiba nosilca, zračnosti vodilnega čevlja in ravnosti tirnice. Varnostne zahteve za dvigala izrecno priznavajo, da je treba te dejavnike obravnavati skupaj in ne ločeno.
6. Vodnik za izbiro vodila
Izbira pravilnega vodila se začne z aplikacijo in ne s katalogom izdelkov. Tirnica, ki dobro deluje v enem sistemu, je lahko neprimerna za drugega, ker so lahko obremenitev, hitrost, razmik med tirnicami, podporni pogoji, delovno okolje in varnostne zahteve zelo različni.
1. korak: Določite obremenitev
Določite skupno gibljivo maso in identificirajte statične, dinamične, udarne, zavorne in bočne obremenitve. Pri uporabi dvigal lahko teža kabine, nazivna obremenitev, konfiguracija protiuteži, hitrost, varnostna oprema in razmik med nosilci vplivajo na zahteve tirnic.
2. korak: potrdite profil tirnice
Oblika prečnega prereza mora ustrezati opremi in ustrezni specifikaciji. Vodilne tirnice tipa T so široko standardizirane za uporabo v dvigalih, medtem ko lahko industrijski stroji zahtevajo prilagojene profile.
3. korak: Preverite zahteve glede dimenzij
Potrdite višino, širino, debelino, dolžino tirnice, razporeditev montažnih lukenj, kjer je primerno, konfiguracijo spojev in dovoljene tolerance.
4. korak: Upoštevajte okolje
- Notranja ali zunanja montaža
- Vlažnost in izpostavljenost vodi
- Prah, kemikalije ali industrijski onesnaževalci
- Sprememba temperature
- Trajanje shranjevanja pred namestitvijo
- Zahtevana pogostost vzdrževanja
5. korak: potrdite združljivost
Tirno vodilo je treba oceniti kot del celotnega sistema. Pred zaključkom naročila preverite združljivost z nosilci, sponkami, ribjimi ploščami, vodilnimi čevlji, valji, varnostnimi napravami in nosilno strukturo.
| Vprašanje kupca | Zakaj je pomembno |
|---|---|
| Kakšno obremenitev bo nosila tirnica? | Določa zahtevano strukturno zmogljivost in togost. |
| Kakšna je delovna hitrost? | Višje hitrosti lahko naredijo poravnavo, vibracije in kakovost površine bolj kritične. |
| Kakšen profil tirnice je potreben? | Zagotavlja mehansko združljivost z vodilnim sistemom. |
| Katere tolerance so sprejemljive? | Nadzoruje natančnost namestitve in doslednost delovanja. |
| Kje bo tirnica nameščena? | Pomaga določiti zaščito pred korozijo in zahteve glede materialov. |
| Kateri standard velja? | Preprečuje nakup tehnično nezdružljivega izdelka. |
7. Namestitev in vzdrževanje
Celo visokokakovostna vodilna tirnica lahko deluje slabo, če zanemarite natančnost namestitve. Poravnavo tirnic je treba preverjati med postopkom namestitve in ne šele potem, ko so vsi deli sestavljeni.
Prednostne naloge namestitve
- Pred namestitvijo preglejte tirnice glede vidnih poškodb, korozije, deformacij ali umazanije.
- Preverite referenčne točke namestitve in položaje nosilcev.
- Ohranite določeno poravnavo in razmik v celotnem sistemu.
- Prepričajte se, da so spoji pravilno nameščeni in zavarovani.
- Preverite pritrdilne elemente in podporne komponente v skladu z veljavno specifikacijo.
- Pred zagonom izvedite končna preverjanja premikanja in poravnave.
Zahteve za dvigala priznavajo tudi pomen fleksibilnosti pritrditve in gibanja zgradbe. EN 81-20 zahteva ureditev pritrditve vodilnih tirnic, da se prilagodijo vplivom, kot je normalno posedanje stavbe ali krčenje betona, hkrati pa preprečuje vrtenje priključkov, ki bi lahko sprostilo tirnice.
Redno vzdrževanje
Vzdrževanje se mora osredotočiti na znake obrabe, nenavadne vibracije, korozijo, ohlapne pritrdilne elemente, poškodovane površine, neobičajni hrup in spremembe v delovanju. Če aplikacija vključuje varnostno kritično opremo, morajo pregledi upoštevati navodila proizvajalca opreme in veljavne lokalne zahteve.
8. Kontrolni seznam za pregled kakovosti
Kupci, ki nabavljajo vodila v velikem obsegu, bi morali pred začetkom proizvodnje vzpostaviti jasen postopek pregleda. To zmanjša tveganje prejema komponent, ki se tehnično ujemajo z nominalno specifikacijo, vendar povzročajo težave med namestitvijo.
- Preverjanje materiala:Potrdite določeno kakovost jekla in ustrezno dokumentacijo o materialu.
- Dimenzijski pregled:Preverite kritične dimenzije profila glede na odobrene risbe ali specifikacije.
- Pregled naravnosti:Preverite, ali geometrija tirnice ostaja znotraj zahtevane tolerance.
- Pregled površine:Poiščite praske, udrtine, razpoke, korozijo ali druge napake, ki bi lahko vplivale na delovanje.
- Skupni pregled:Preverite spojne površine in spojne komponente.
- Preverjanje dolžine:Potrdite posamezne dolžine tirnic in dovoljene tolerance.
- Pregled embalaže:Prepričajte se, da so tirnice med transportom zaščitene pred deformacijami in okoljsko škodo.
9. Pogosti izzivi kupca
1. izziv: Nejasne specifikacije
Kupci včasih zahtevajo "standardno vodilo", ne da bi opredelili uporabo, profil, material, dolžino, toleranco ali veljavni standard. To lahko povzroči ponavljajoča se tehnična pojasnila in zakasnitev proizvodnje.
2. izziv: nedosledne dimenzije
Pri velikih projektih lahko že majhne razlike med serijami otežijo namestitev. Dosleden nadzor proizvodnje je zato pomemben, kadar gre za več proizvodnih serij.
3. izziv: Poškodbe pri transportu
Dolgi jekleni deli so lahko med transportom izpostavljeni upogibanju, udarcem, vlagi in obrabi. Ustrezna embalaža in načini nakladanja so del kakovosti izdelka, ne pa naknadna misel.
Izziv 4: Slaba komunikacija med dobaviteljem in monterjem
Tehnične podrobnosti je treba potrditi pred proizvodnjo, zlasti če je tirnica del integriranega dvigala ali strojnega sistema. O risbah, tolerancah, zahtevah glede materialov, merilih za inšpekcijo in pričakovanih embalažah se je treba dogovoriti vnaprej.
5. izziv: izbira samo na podlagi cene
Najnižja cena na enoto morda ne predstavlja najnižjih skupnih stroškov projekta. Predelava, zamude pri namestitvi, nadomestni deli, težave s transportom in nedosledna kakovost lahko hitro odtehtajo začetno razliko v ceni.
10. Zakaj delati z Guojian Steel (Tianjin) Co., Ltd.?
Za kupce, ki nabavljajo jeklena vodila, je sposobnost dobavitelja, da razume tehnične zahteve, enako pomembna kot proizvodna zmogljivost. Guojian Steel (Tianjin) Co., Ltd. lahko služi kot tehnični proizvodni partner za kupce, ki potrebujejo jeklene komponente z določenimi dimenzijami, doslednimi proizvodnimi zahtevami in aplikacijsko usmerjeno podporo.
Profesionalni postopek pridobivanja se mora začeti z dejansko uporabo. Namesto da bi vsako naročilo obravnavali kot generični jekleni izdelek, lahko dobavitelj in kupec pred proizvodnjo razjasnita zahtevani profil, dimenzije, zahteve glede materialov, stanje površine, dolžino, tolerance, pakiranje in pričakovanja glede inšpekcije.
Za mednarodne kupce cilj ni le kupiti dolžino jekla. Pridobiti je rešitev vodilne tirnice, ki ustreza aplikaciji, načinu namestitve, zahtevam glede kakovosti in načrtu projekta.
11. Pogosto zastavljena vprašanja
Za kaj se uporablja vodilo?
Vodilna tirnica nadzoruje gibanje premikajoče se komponente po določeni poti. V dvigalih vodi kabino in protiutež, hkrati pa pomaga vzdrževati poravnavo in stabilnost.
Kateri material se običajno uporablja za vodila za dvigala?
Jeklo se pogosto uporablja, ker zagotavlja trdnost in togost, ki sta potrebni za zahtevne aplikacije. Posebne zahteve glede materiala so odvisne od veljavnega standarda in zasnove sistema.
Kaj naredi vodilo visoke kakovosti?
Pomembne značilnosti vključujejo ustrezne lastnosti materiala, dimenzijsko natančnost, ravnost, primerno površinsko obdelavo, dosledno geometrijo, zanesljive spoje in ustrezen pregled.
Zakaj je ravnost vodila pomembna?
Prekomerno odstopanje lahko vpliva na interakcijo med komponentami tirnice in vodila, kar lahko poveča vibracije, hrup, obrabo in težave pri namestitvi.
Kako naj kupci izberejo vodilo?
Začnite z uporabo, obremenitvijo, hitrostjo, profilom tirnic, merami, tolerancami, ureditvijo namestitve, delovnim okoljem in veljavnimi standardi. Upoštevati je treba celoten sistem vodenja in ne samo tirnico.
Ali so vodila standardizirana?
Nekatere aplikacije uporabljajo standardizirane profile in zahteve. Za sisteme dvigal ISO 8100-33:2022 določa zahteve za standardizirane vodilne tirnice tipa T, ki se uporabljajo za kabine dvigal in protiuteži. Druge industrijske aplikacije lahko zahtevajo zasnovo, specifično za aplikacijo.
Ali je mogoče vodila prilagoditi?
Odvisno od proizvodnega procesa in uporabe se lahko zahteve, kot so dimenzije, dolžine, razredi materiala, stanje površine, razporeditev lukenj, embalaža in druge proizvodne podrobnosti prilagodijo ali dogovorijo glede na specifikacije projekta.
Zakaj je treba vodila pregledati pred odpremo?
12. Zaključek
Zanesljivo vodilo je rezultat več kot primernega jeklenega profila. Njegovo dejansko delovanje je odvisno od razmerja med kakovostjo materiala, geometrijo, ravnostjo, stanjem površine, strukturno trdnostjo, spoji, natančnostjo namestitve in delovnim okoljem.
Za dvigala in druge sisteme natančnega premikanja ti dejavniki postanejo še posebej pomembni, ker vodila neposredno vplivajo na poravnavo, kakovost vožnje, stabilnost opreme, zahteve glede vzdrževanja in varno delovanje. Mednarodni standardi, kot je ISO 8100-33, določajo opredeljene zahteve za standardizirana vodila dvigal, medtem ko lahko lokalni predpisi določajo dodatne zahteve za posebne instalacije.
Za kupce je najučinkovitejši pristop jasno opredeliti uporabo, potrditi tehnične specifikacije pred proizvodnjo, oceniti celoten sistem vodenja in sodelovati s proizvajalcem, ki je sposoben vzdrževati dosledno kakovost od surovine do končnega pregleda.
