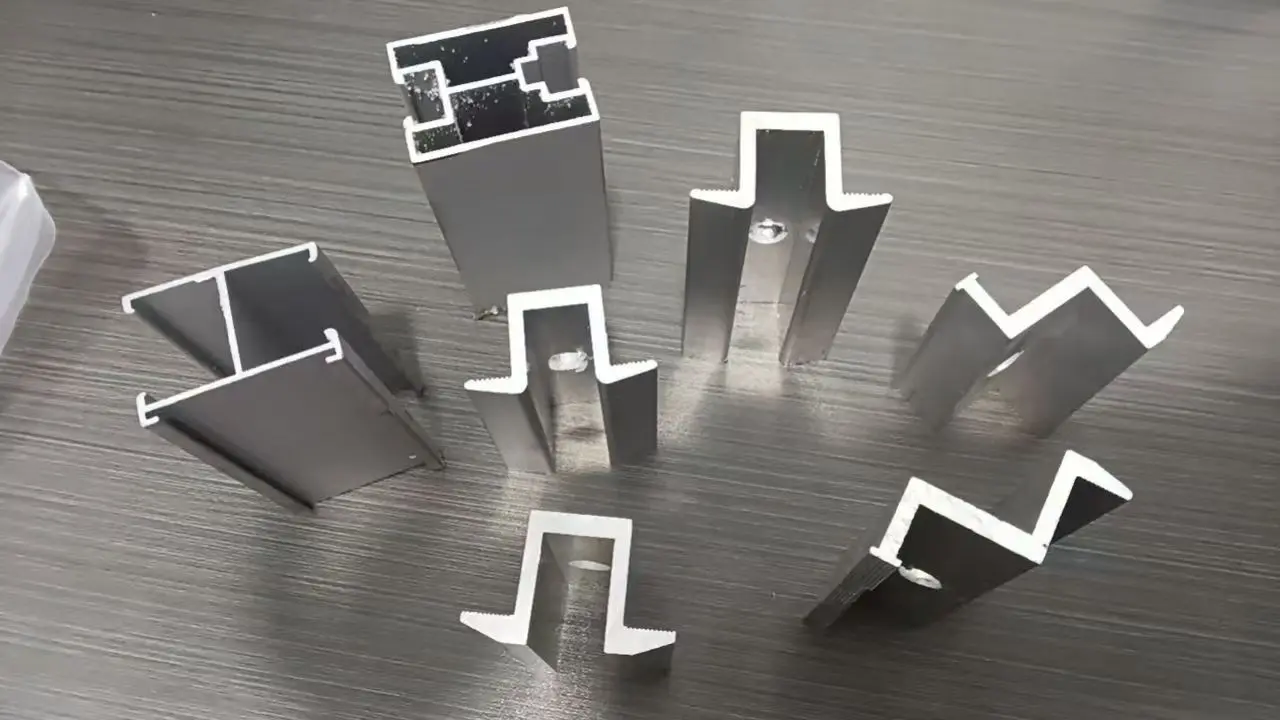

Vodilne tirnice so glavne nosilne komponente fotonapetostnih (PV) montažnih sistemov, ki se uporabljajo predvsem za pritrditev in razporeditev solarnih PV modulov; običajno se uporabljajo v povezavi s pritrdilnimi elementi, kot so objemke in vijaki. Našo celovito linijo izdelkov za tirnice predstavljata dve glavni vrsti materialov – jeklo (vroče pocinkano in cink-aluminij-magnezijeva zlitina) in aluminijeve zlitine – in zajema različne profile prečnega prereza, vključno s H-tirnicami, nerebrastimi tirnicami in tirnicami po meri. Te tirnice nosijo obremenitev fotonapetostnih modulov in prenašajo sile na montažne stebre ali strešne podlage. Primerni so za porazdeljene fotonapetostne instalacije na barvnih jeklenih strehah in ravnih betonskih strehah, kot tudi za fotonapetostne nadstreške za avtomobile in nekatere nazemne fotonapetostne elektrarne.
Vodilne tirnice so na voljo v različnih materialih, kot so aluminijeve zlitine, zlitine Zn-Al-Mg in vroče pocinkano jeklo, da ustrezajo različnim projektnim pogojem, vključno z notranjimi in obalnimi lokacijami, okolji z visoko slanostjo, lokacijami z omejitvami obremenitve strehe in elektrarnami z velikim razponom.
Vključuje standardne profile v obliki črke C, H in U, lahke nerebraste profile in nestandardne oblike po meri, kar zagotavlja združljivost z običajnimi projekti in specializiranimi aplikacijami za naknadno vgradnjo.
Podpira rezanje s fiksno dolžino, CNC izsekavanje in obdelavo profilov po meri. Nismo omejeni na standardne izdelke, ki so že na policah, in lahko izdelamo komponente, ki izpolnjujejo posebne zahteve projektnih risb.
Vodilne tirnice, objemke (srednje/končne objemke), pritrdilne elemente iz nerjavečega jekla in ozemljitvene komponente proizvajajo sami. To zagotavlja visoko stopnjo združljivosti med profili in dodatki, kar zmanjšuje napake pri montaži na mestu.
Standardne specifikacije so na zalogi za hitro dostavo; naša tovarna se ponaša z letno zmogljivostjo 200.000 ton, ki je sposobna obdelati množično dobavo za elektrarne GW.
Odpravlja potrebo po nabavi ločeno od tovarn aluminija in jekla. Nudimo celotno paleto tirnic in ustreznih dodatkov, kar poenostavi celoten postopek nabave.
| Parameter Postavka | Tehnična specifikacija |
| Izbirni osnovni materiali | 6063-T5 aluminijeva zlitina / jekleni trak S350GD Zn-Al-Mg / vroče pocinkano jeklo Q355 |
| Površinska obdelava | Anodizacija / Zn-Al-Mg prevleka / Vroče cinkanje |
| Vrste glavnih razdelkov | H-tip, C-tip, U-tip, lahki, neojačani, posebni profili po meri |
| Debelina stene profila | Aluminijeva zlitina: 1,2-2,0 mm; Jeklo: 1,0–1,5 mm (prilagodljivo) |
| Standardna dolžina dostave | 4m, 6m; razrez po meri na poljubno dolžino |
| Združljivi moduli | Celoten nabor monokristalnih, PERC, TOPCon PV modulov |
| Podporni dodatki | Srednje objemke, končne objemke, pritrdilni elementi iz nerjavečega jekla, ozemljitvene komponente |
| Scenariji uporabe | Strehe iz barvnih jeklenih ploščic, betonske strehe, zemeljske elektrarne, fotonapetostni nadstreški za avtomobile, prenovljeni fotonapetostni projekti posebnih oblik |
| Veljavni standardi | kitajski standard GB, evropski standard EN; na voljo materialni certifikati |
Stopnje materiala so preverjene za vsako serijo vodilnih tirnic, da se zagotovi, da se ne uporabljajo reciklirani ali nečisti materiali;
Preverjanja toleranc dimenzij in naključna preverjanja debeline anodiziranega premaza zagotavljajo, da površinska obdelava ustreza standardom;
3. Poročila o mehanskih lastnostih za profile so na voljo na zahtevo;
4. Poročila o preskusih tretjih oseb (npr. TUV, SGS) se lahko zagotovijo za izpolnjevanje zahtev za ponudbe za čezmorske projekte in carinske deklaracije.
Pomagamo pri izbiri modela vodilnih tirnic glede na obremenitev vetra in snega, specifične za projekt, pogoje strehe in lokalno podnebje; fizične vzorce je mogoče poslati za preverjanje materiala, prereza in površinske obdelave; nudimo projektno razpisno dokumentacijo, vključno s specifikacijami izdelkov in poročili o preskusih; za čezmorske stranke nudimo priporočila, prilagojena lokalnim standardom.
Za naročila po meri izdelamo risbe obdelave za odjavo strank pred začetkom proizvodnje; med proizvodnjo nudimo fotografije ali videoposnetke pregledov surovin, obdelave profila in naključnih pregledov končnih izdelkov, da lahko stranke spremljajo napredek; pošiljke vključujejo popoln seznam pakiranja in potrdilo o materialu; nudimo različne možnosti pakiranja, vključno z raztegljivim ovojem, odpornim proti dežju, da preprečimo poškodbe med transportom; za domača naročila uredimo neposredno dostavo s tovornjaki na lokacijo projekta; za izvozna naročila pomagamo pri popolni carinski dokumentaciji in podpiramo različne trgovinske pogoje (npr. FOB).
Če med transportom pride do poškodb (kot so udrtine ali deformacije), po prejemu verifikacijskih fotografij hitro ocenimo situacijo in poskrbimo za nadomestne dele ali sporazumno rešitev; ponujamo izčrpna navodila za namestitev, vključno z diagrami in ključnimi nasveti za namestitev; naša tehnična ekipa ponuja podporo na daljavo za reševanje kakršnih koli težav, do katerih pride med namestitvijo.

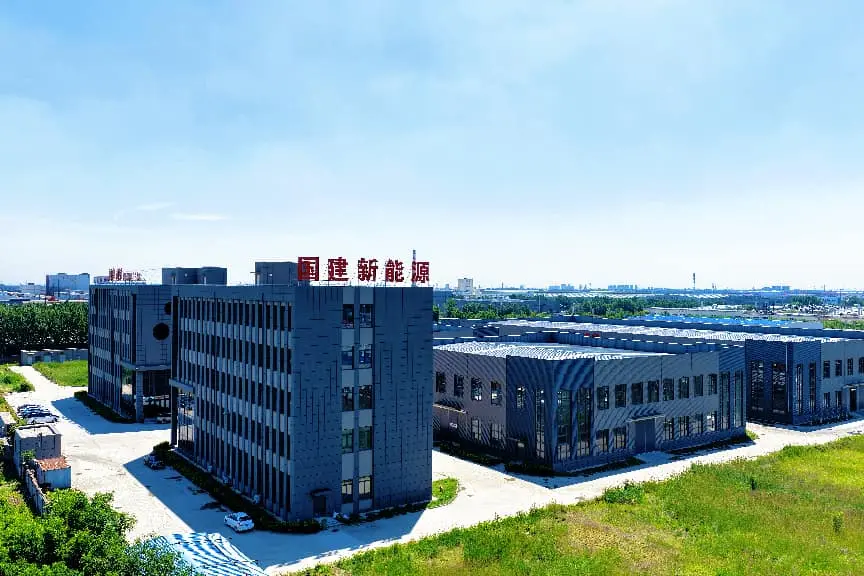

Naša tovarna se nahaja v industrijski bazi Daqiuzhuang v Jinghai, Tianjin, blizu pristanišča Tianjin; to omogoča neposredno dostavo s tovornjaki na domače projektne lokacije ter priročno carinjenje in pošiljanje izvoznih naročil. Vzdržujemo dolgoročna in stabilna partnerstva z tovarnami za ekstruzijo aluminija, s čimer zagotavljamo zanesljivo oskrbo s surovinami in zagotavljamo, da vrste materialov niso nikoli zamenjane. Izvajamo celovit nadzor kakovosti skozi celoten proces, izvajamo večkratne preglede od vnosa surovin do odpreme končnega izdelka. Hkrati izdelujemo jeklene tirnice (H-tirnice, tirnice s posebnim profilom in tirnice brez reber), kar strankam omogoča, da na enem mestu pridobijo jeklene montažne dodatke in tirnice iz aluminijevih zlitin; to zmanjša komunikacijske stroške, povezane z upravljanjem več dobaviteljev, in obravnavamo naročila vseh velikosti.
O: Dodatki so zamenljivi, če se prečni prerezi ujemajo; vendar neposreden stik med jeklom in aluminijem povzroči elektrokemično korozijo, zato je treba pri mešanju materialov namestiti izolacijska tesnila.
O: Profili so prekriti z zaščitno folijo. Celotna serija je ovita v raztegljivo folijo, odporno proti dežju, in pritrjena z zaščitnimi robovi iz trdega papirja; dolgi profili so tudi ojačani z lesenimi okvirji, da se zmanjša tveganje prask med transportom.
O: Ne, razlikuje se. Cink-aluminij-magnezij in vroče pocinkane jeklene tirnice imajo 25-letno protikorozijsko garancijo, medtem ko imajo tirnice iz anodizirane aluminijeve zlitine 20-letno protikorozijsko garancijo; pred oddajo naročila potrdite posebne garancijske pogoje.
O: Vodilne tirnice je mogoče prilagoditi s posebnimi prečnimi prerezi, glede na minimalne količine naročila (MOQ) za ustvarjanje ekstruzijskih kalupov; vendar preproste spremembe, kot so prilagoditve dolžine ali prebijanje, ne zahtevajo novih kalupov in imajo nižje zahteve MOQ.
O: Standardni profili z režami v kombinaciji z združljivimi objemkami ne bodo zdrsnili; zagotoviti morate debelino komponente, da bomo lahko poiskali pravilno objemko. Mešanje dodatkov različnih znamk ni priporočljivo.
O: Shranjujte jih v suhem, dobro prezračenem prostoru in se izogibajte izpostavljanju dežju ali stoječi vodi. Profili morajo biti dvignjeni od tal - ne zlagajte jih neposredno na umazanijo ali blato - in zaščitne folije ne smete odstraniti predčasno.
