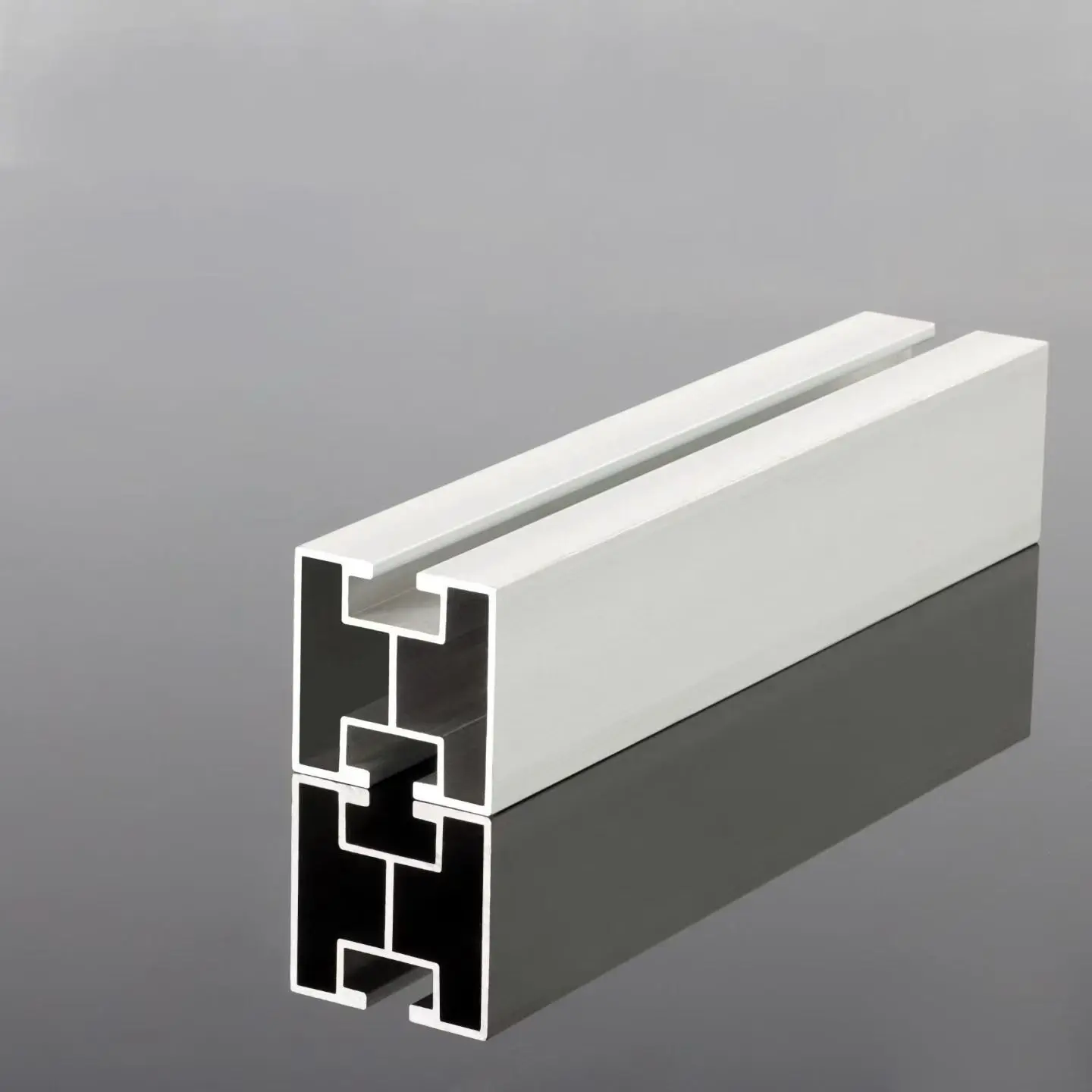

Ojačana vodilna tirnica

Tirnice, ki so na načrtih videti enake, se lahko obnašajo zelo različno, ko so nameščene v nizu na nagnjeni površini: razmik med gredami se razširi in poti obremenitev se premaknejo, kar povzroči, da se ravni profil postopoma upogne ali upogne med nosilci. Ta deformacija sčasoma pogosto povzroči neusklajenost modula in ohlapne spone; ojačane vodilne tirnice so zasnovane posebej za reševanje tega problema. Guojian jih proizvaja z integriranim postopkom hladnega oblikovanja z neprekinjenimi vzdolžnimi rebri, zaradi česar je ojačitev sestavni del samega jekla.

Kako deluje ojačana struktura

Rebra služijo enemu samemu namenu: povečajo odpornost profila na upogibanje in torzijo brez podvajanja teže. Ker so tirnice hladno oblikovane v enem prehodu, potekajo rebra neprekinjeno po vsej dolžini; odsotnost zvarov na točkah ojačitve odpravlja področja, ki so nagnjena k prezgodnjemu rjavenju ali razpokanju pod cikličnimi obremenitvami vetra. Preprosto povedano, dodatno jeklo je strateško postavljeno točno tam, kjer je potrebno za preprečevanje upogibnih momentov.

Izbira materiala in premaza temelji na pogojih na mestu, ne na navadi. Premazi cink-aluminij-magnezij (ZAM) tvorijo gosto zaščitno plast, ki lahko migrira, da prekrije odrezane robove, zaradi česar so ojačane vodilne tirnice, prevlečene z ZAM, priporočena izbira za obalne, ribiško-sončne in plimske ravninske projekte. Vroče cinkanje ostaja stroškovno učinkovita rešitev za standardne kopenske elektrarne, medtem ko so možnosti "črnega jekla" (brez prevleke) na voljo za kupce, ki raje kasneje uporabijo lastno površinsko obdelavo.

Glavne prednosti in razlogi zanje

Večja togost, ne večja teža:

Integriran ojačan profil ponuja večjo nosilnost na kilogram. To omogoča, da projekti na strehah povečajo trdnost konstrukcije, hkrati pa ohranjajo lastno težo pod nadzorom – neposredna korist, ko so meje obremenitve zgradbe majhne.

Premazi, ki ustrezajo lokaciji:

ZAM za okolja z visoko vlažnostjo ali solnim pršenjem, vroče cinkanje za standardne elektrarne in črno jeklo za projekte, ki zahtevajo lokalni premaz. Izvedba ZAM ima 25-letno protikorozijsko garancijo, vroče pocinkana izvedba 15-letno, sama konstrukcija pa ima 10-letno garancijo.

Hitrejša namestitev:

Prečni prerez v obliki kanala ojačane vodilne tirnice sprejme neposredno T-sornike; položaje komponent je mogoče prilagoditi tako, da jih potisnete vzdolž tirnice, s čimer odpravite potrebo po ponovnem vrtanju. Ujemajoče se sponke in konektorji prihajajo iz naših lastnih proizvodnih linij, kar učinkovito odstrani celotnega dobavitelja iz vaše namestitvene verige.

Predizdelava pred odpremo:

Prebijanje, rezanje in varjenje se opravijo v podjetju v skladu z risbami. Ojačana vodila so pripravljena za takojšnjo namestitev ob prihodu, kar zmanjšuje brušenje, rezanje in popravke proti koroziji na mestu, kar je ključnega pomena za oddaljene gorske elektrarne, kjer se vsaka prihranjena delovna ura pretvori v resnične prihranke stroškov.

Tehnične specifikacije

Postavka	Specifikacija
Material	Hladno oblikovano ogljikovo jeklo
Struktura	Integriran hladno oblikovan profil + neprekinjena integralna rebra
Možnosti premazovanja	Cink-aluminij-magnezij (ZAM) / vroče pocinkano / črna površina (brez premaza)
Največja debelina	12 mm
Razdelek	Razdelek po meri po risbah strank
Dolžina	Odrežite na dolžino po risbah
Pritrjevanje	Reža, združljiva s T-sorniki; sredinske/končne objemke in konektorje lastne proizvodnje
Garancija	Protikorozijska garancija: 25 let za ZAM, 15 let za vroče pocinkano; Strukturna garancija: 10 let
MOQ	1 × posoda 20GP; poskusna naročila po dogovoru
Čas izvedbe	7–15 delovnih dni po prejemu pologa
Trgovinski pogoji	FOB/CFR/CIF

Aplikacije

Ojačana vodila so zasnovana za mesta, kjer se standardni profili približujejo mejam nosilnosti. Spodnje aplikacije pokrivajo scenarije obremenitev, s katerimi se najpogosteje srečujemo.

Gorske PV elektrarne:

Valovit teren povzroča neenakomerne vetrne in snežne obremenitve. Ojačan profil zagotavlja, da niz ostane raven v različnih razponih – razlog, zakaj objemke ostanejo varne tudi v drugem in tretjem letu delovanja.

Ribiško-sončni in kmetijsko-sončni projekti:

Okolja na prostem, velika dnevna temperaturna nihanja in vlažna tla pospešujejo korozijo. Prevleka ZAM vzdrži te okoljske obremenitve, medtem ko ojačan profil prenese dodatne obremenitve, povezane z daljšimi razponi nad vodo ali pridelki.

Ravne elektrarne na morju in plimovanje:

Slani sprej predstavlja zadnji preizkus za tirnice. Tukaj je odebeljen, ojačan profil odporen na pritisk vetra, medtem ko prevleka ZAM zadržuje korozijo od zunaj navznoter; ker sta obe zahtevi kritični, priporočamo, da določite obe funkciji.

Sledilni sistemi:

Enoosni in dvoosni sistemi izpostavljajo tirnice ponavljajočim se obremenitvam čez dan. Standardni profili se v teh pogojih ponavadi deformirajo, medtem ko so ojačani profili posebej zasnovani tako, da prenesejo ciklične obremenitve.

Prilagodljivi montažni sistemi:

Fleksibilne konstrukcije z velikim razponom zahtevajo tirnice, da ohranijo svojo obliko z minimalno osnovno podporo. Strukturna togost – ne samo moč – je ključni dejavnik pri zagotavljanju, da moduli ohranijo svoj načrtovani kot nagiba. Komercialne in industrijske sončne elektrarne na strehi: Omejitve obremenitve strehe omejujejo lastno težo, zaradi česar je bistveno povečati moč na kilogram – točno to, kar geometrija reber zagotavlja pri dolgih neprekinjenih vožnjah.

Ravnanje, namestitev in vzdrževanje

Skladiščenje in transport:

Zložite na dvignjene podpore v pokritem, prezračevanem prostoru; med rokovanjem uporabite zaščito robov, da preprečite praske na prevleki ali deformacijo odseka pred namestitvijo.

Obdelava na kraju samem:

Odstranite vse odrezane robove in nanesite premaz proti koroziji. Postavite luknje, da se izognete rebrom; nikoli ne brusite samega rebra - rebro je vir moči, zato njegovo brušenje izniči namen nakupa te tirnice.

Namestitev:

Uporabljajte le ravne, nepoškodovane tirnice; zategnite pritrdilne elemente na standardne specifikacije navora in po potrebi pustite dilatacijske reže na spojih. Pri projektih v gorskih območjih, območjih s plimovanjem ali obalnih območjih zagotovite, da je temelj stabilen, preden namestite ojačane vodilne tirnice.

O&M:

Občasno preverite vijake, deformacijo odseka in stanje premaza; skrajšajte intervale pregledov za okolja, ki so izpostavljena solnemu pršilu. Ne prekoračite projektnih obremenitev pri montaži pomožne opreme in nemudoma popravite morebitne poškodbe premaza.

pogosta vprašanja

V1: Ali naj izberem različico cink-aluminij-magnezij (ZAM) ali vroče pocinkano različico?

O: Naj odločijo pogoji na mestu. Za obalne, ribiško-sončne ali plimovne projekte priporočamo ZAM – premaz ščiti odrezane robove in je odporen proti koroziji zaradi solnega pršenja, kar je podprto s 25-letno garancijo proti koroziji. Za standardne notranje obrate nudi vroče cinkanje odlično stroškovno učinkovitost s 15-letno garancijo proti koroziji.

V2: Ali lahko izdelate ojačane vodilne tirnice na podlagi naših lastnih risb prečnega prereza?

O: Da. Profili po meri so standardni del našega poslovanja: hladno valjanje oblikujemo po risbah (do 12 mm debeline) ter celotno prebijanje, rezanje in varjenje izvajamo sami, tako da je izdelek pripravljen za montažo ob dostavi.

V3: Kakšna garancija je na voljo?

O: Nudimo 25-letno garancijo proti koroziji za različice ZAM, 15 let za vroče pocinkane različice in 10-letno strukturno garancijo za montažni sistem.

V4: Kako so pakirani? Kakšna je prostornina posode?

O: Posoda 20GP drži približno 2 MW jekla za montažni sistem, medtem ko ima posoda 40HQ približno 4–5 MW. Tirnice so povezane in zaščitene za prevoz po morju; možna so pogajanja o poskusnih naročilih majhnih serij za začetne projekte.

V5: Kateri certifikati kakovosti so na voljo?

O: Tovarna je certificirana po standardih ISO 9001, ISO 14001 in ISO 45001; na voljo so poročila o strukturnih izračunih in poročila o preskusih tretjih oseb. Sporočite nam namembni trg, da lahko potrdimo posebno zahtevano dokumentacijo.
