H-tirnica

Pri avtomatizirani opremi za sestavljanje in ravnanje z materialom vodilna tirnica določa, ali linearni drsnik ostane tih in gladek po treh letih ali začne nihati po samo treh mesecih. Večina tradicionalnih enodelnih profilov koncentrira obremenitev na eno delovno površino; ekscentrične obremenitve lahko postopoma potegnejo voziček iz poravnave, pri čemer nastale napake na koncu vplivajo na delovanje celotnega stroja. H-Rail to težavo rešuje s svojo geometrijo prečnega prereza, namesto da bi se zanašal zgolj na površinsko obdelavo. S simetričnim aluminijastim profilom v obliki črke H z dvojnimi vzporednimi mrežami je zasnovan za aplikacije izmeničnega gibanja, kot so linearni drsniki, dvižni stebri, potisni in vlečni mehanizmi, okvirji orodij in lahke transportne linije.

Kaj je vodilni profil H-prereza?

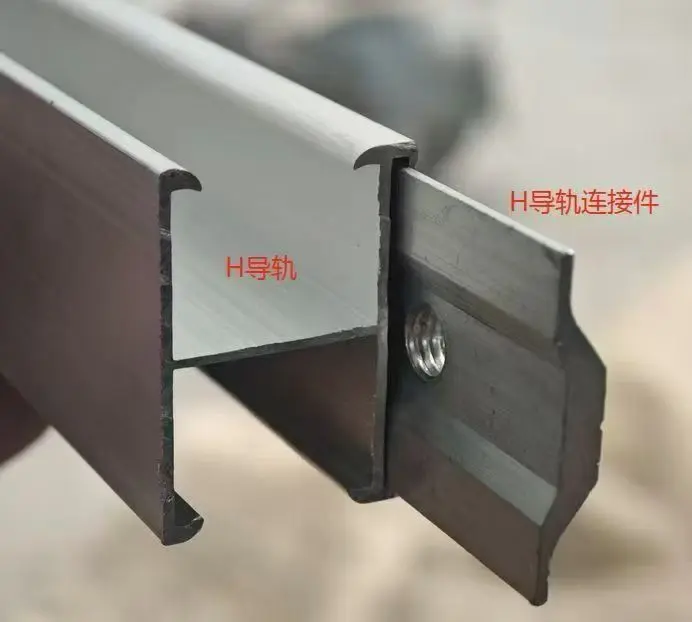

H-Rail je konstrukcijski aluminijasti vodilni profil s prečnim prerezom, ki spominja na črko "H": dve vodoravni prirobnici, povezani z osrednjo mrežo, ki zagotavljata uporabne površine z režami na obeh straneh. Zahvaljujoč tej simetrični geometriji so navpične obremenitve porazdeljene na dve podporni roki namesto na eno, medtem ko odprto središče zmanjša težo brez ogrožanja togosti.

Ta geometrija ponuja trojno prednost: v primerjavi s tirnicami z enim utorom podobne teže se manj upogiba pri zmernih obremenitvah; sam profil je odporen proti zvijanju, ko je oprema izpostavljena bočnim silam ali zaustavitvam v sili; in z dvema obdelanima površinama, ki sta na voljo, lahko voziček teče na obeh straneh - ali celo na obeh straneh hkrati.

Glavne prednosti in razlogi zanje

Uravnotežena porazdelitev obremenitve:

Prečni prerez z dvema mrežama porazdeli pritisk na dve podporni roki, zaradi česar so delovne površine manj nagnjene k udrtinam ali deformacijam zaradi koncentriranih obremenitev. Naše proizvodne izkušnje kažejo dosledno nosilnost v serijah, kar je ključni dejavnik pri izdelavi na stotine enakih delovnih postaj.

Torzijska stabilnost:

Simetrični prečni prerez H-tirnice je sam po sebi odporen na zvijanje, ko oprema izvaja bočno silo ali ko so nameščene dolge tirnice. To neposredno reši običajno težavo v delavnici: H-tirnice, ki se po namestitvi rahlo zvijejo, zaradi česar se voziček zatakne ali zagozdi na polovici giba. Reverzibilna oblika: obe strani z utori sta natančno obdelani, kar omogoča namestitev tirnice obrnjeno navzgor, obrnjeno navzdol ali navpično; lahko služi tudi kot konstrukcijski nosilec ali okvirni spojnik. En sam profil pokriva več konfiguracij oblikovanja, kar zmanjšuje potrebo po prilagojenih nosilcih.

Ravnost nad dolgimi potezami:

Vsaka tirnica je po iztiskanju zravnana in posamezno pregledana pred odpremo, kar zagotavlja ravnost brez upogiba – tudi pri velikih dolžinah. Gibanje vozička ostane enakomerno skozi celoten hod, pri čemer se izogibate tesnosti ali ohlapnosti na obeh koncih.

Trdo anodizirane delovne površine:

Trdo anodizirana plast poveča trdoto površine in odpornost proti obrabi ter preprečuje degradacijo površine tudi med visokofrekvenčnim drsenjem. Odporen je na prah in vlago v delavnici, medtem ko mat zaključek preprečuje nabiranje umazanije, zaradi česar je idealen za čiste prostore in območja natančne montaže.

Tehnične specifikacije

Postavka	Specifikacija
Material	Aluminijeva zlitina, vroče ekstrudirana
Vrsta razdelka	Simetrični H-profil, dvojna mreža, votlo jedro
Površinska obdelava	Trda anodizacija, mat zaključek
Dolžina	Odrežite na dolžino po risbi stranke
Naravnost	Poravnan in pregledan pred odpremo
Možnosti obdelave	Rezanje na dolžino, posnemanje koncev, vrtanje, narezovanje, natančna obdelava
MOQ	1 × posoda 20GP; manjša poskusna naročila po dogovoru
Čas izvedbe	7–15 delovnih dni po prejetem depozitu
Trgovinski pogoji	FOB/CFR/CIF

Izbira prave tirnice za vašo opremo

Začnite s smerjo tovora:

Če je obremenitev nameščena neposredno nad H-tirnico in je sila dosledno navpična, običajno zadostuje standardni profil z dvojno mrežo. Vendar, če obremenitev ni središča ali se oprema pogosto ustavi v sili, priporočamo, da se z nami najprej pogovorite o pogojih uporabe; geometrijske prednosti zasnove profila so v teh scenarijih najbolj kritične.

Dolžina je drugi ključni dejavnik:

Daljši udarci povečajo vsako ukrivljenost tirnice; zato pri hodih, ki presegajo nekaj metrov, priporočamo, da naročite predhodno poravnane in pregledane tirnice, razrezane na dolžino, namesto da profil režete na mestu. Razlika je v gladkem, neprekinjenem gibanju v primerjavi s potencialno zavezujočo sredino.

Delovno okolje je tretji dejavnik:

Trdo anodizirane površine so primerne za prašne delavnice in vlažne prostore. Če bo vodilo H-Rail izpostavljeno postopkom izpiranja ali rezalnim tekočinam, nas prosimo obvestite o določenem mediju, da bomo lahko pred oddajo naročila preverili združljivost površine.

Proizvodnja in nadzor kakovosti

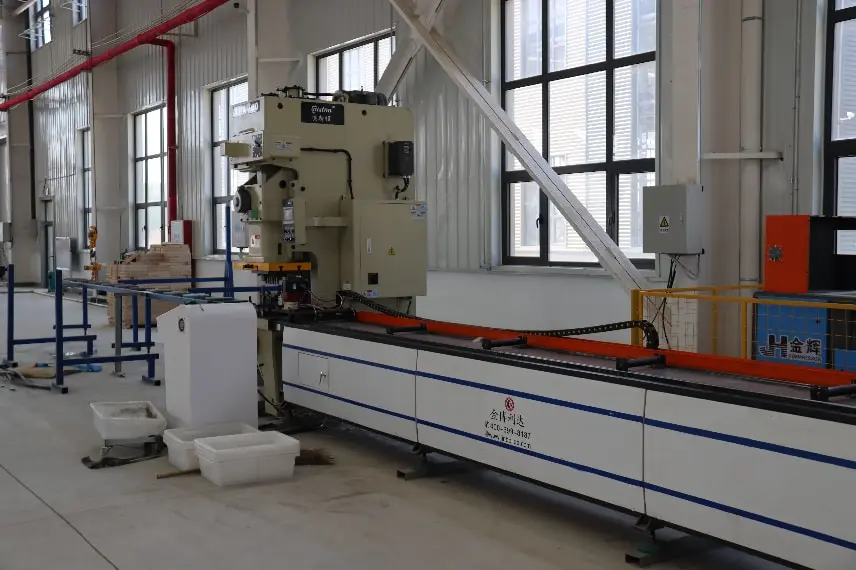

H-Rail izdelujemo v lastnem obratu; ekstrudiranje, strojna obdelava in eloksiranje se izvajajo v podjetju. Naš proizvodni obrat upravlja z osmimi linijami za preoblikovanje C-kanalov, dvema linijama za preoblikovanje jekla "Ji"-profila (klobuk-profil), dvema visoko zmogljivima strojema za lasersko rezanje vlaken in štirimi CNC linijami za izsekavanje. Naša lastna oprema vključuje uporabni model, patentiran "stroj za izsekavanje aluminijastih profilov" (ZL 2023 2 2784865.9). Tovarna ima letno proizvodno zmogljivost profilov približno 200.000 ton.

Izvažamo v več kot 30 držav in podpiramo dolgoročne dobavne programe za izvajalce projektov in proizvajalce opreme; o izvozni dokumentaciji in ureditvi inšpekcijskih pregledov tretjih oseb se je mogoče pogajati za vsak primer posebej.

pogosta vprašanja

V1: Ali ste proizvajalec ali trgovsko podjetje?

O: Smo proizvajalec. Ekstrudiranje, ravnanje, strojna obdelava in trdo eloksiranje naših H-tirnic so zaključeni v naši lastni proizvodni bazi v Tianjinu na Kitajskem. Vabimo vas, da pregledate naše tovarniške evidence in certifikate.

V2: Kakšna je najmanjša količina naročila (MOQ)?

O: Standardna MOQ je ena posoda 20GP. Sprejmemo lahko manjše količine za začetna poskusna naročila ali vzorčne serije – sporočite nam zahtevane specifikacije preseka in skupno dolžino, mi pa vam bomo ustrezno ponudili ponudbo.

V3: Ali lahko obdelate izdelke po naših risbah?

O: Da. Rezanje s fiksno dolžino, posnemanje koncev, vrtanje, narezovanje navojev in drugi zaključni postopki se izvajajo v podjetju. Tirnice so pripravljene za namestitev ob dostavi in ​​ne zahtevajo nadaljnje obdelave v vašem obratu.

V4: Kakšne obremenitve vetra in snega lahko prenesejo vaše tirnice?

O: Naše H-tirnice so bile podvržene strogemu testiranju simulacije vetra in snežne obremenitve. Izvedemo lahko izračune obremenitev na podlagi lokalnih podnebnih parametrov in priporočamo ustrezen model H-Rail za izpolnjevanje mednarodnih standardov, kot sta EN 1991 in ASCE 7.

V5: Kako zagotovite doslednost kakovosti za množična naročila?

O: Vsaka serija je pred pakiranjem podvržena inšpekcijskim pregledom glede ravnosti, strukturne celovitosti in kakovosti površine; enaki standardi sprejemljivosti se uporabljajo od začetnega vzorca do končne posode.

V6: Ali so vaše H-Rails združljive z običajnimi PV sponkami na trgu?

Standardni profil H-tračnice je združljiv z veliko večino srednjih objemk, končnih objemk in pritrdilnih elementov iz nerjavečega jekla, ki so na voljo na trgu. Če imate posebne zahteve glede ujemajočih se sponk, lahko izdelamo tudi profile po meri z izdelavo novih kalupov.
