A Nagnjen enoosni sistem za sledenje soncuomogoča, da se fotonapetostni moduli vrtijo okoli ene nagnjene osi, kar pomaga ohranjati ugodnejši kot proti soncu ves dan. V primerjavi z montažo s fiksnim nagibom lahko ta pristop poveča sončno obsevanje, ki ga prejmejo moduli, hkrati pa ohrani preprostejšo mehansko arhitekturo kot dvoosno sledenje. Ta članek pojasnjuje, kako deluje sledenje nagnjene osi, katere projektne izzive obravnava, kako sistemske komponente vplivajo na zmogljivost in kaj morajo upoštevati inženirji in razvijalci projektov pri načrtovanju zanesljive rešitve sledenja. Preučuje tudi pogoje namestitve, konstrukcijsko zasnovo, strategije nadzora, vzdrževanje, izkoristek energije in dolgoročno vrednost projekta.
Solarni fotovoltaični moduli proizvajajo elektriko s pretvarjanjem sončne svetlobe v električno energijo. Vendar pa se količina koristnega sončnega sevanja, ki doseže modul, stalno spreminja, ko se sonce premika po nebu. PV struktura s fiksnim nagibom ohranja eno vnaprej določeno orientacijo, kar pomeni, da je njen kot glede na sonce optimalen samo v določenih obdobjih.
To ustvarja praktičen izziv za razvijalce, ki želijo povečati proizvodnjo energije brez uvedbe kompleksnosti popolnoma dvoosnega sistema sledenja. ANagnjen enoosni sistem za sledenje soncuodpravlja to vrzel tako, da omogoča, da se PV niz vrti okoli ene nagnjene osi.
Enoosno sledenje se že pogosto uporablja v fotovoltaičnih aplikacijah, zlasti v večjih solarnih napravah. Raziskave so pokazale, da lahko enoosni sistemi zagotovijo pomembne energetske dobičke v primerjavi s sistemi s fiksnim nagibom, čeprav je dejanski dobiček močno odvisen od zemljepisne širine, vremena, geometrije sistema, senčenja in pogojev delovanja. :contentReference[oaicite:0]{index=0}
Konfiguracija nagnjene osi dodaja še eno oblikovno spremenljivko: os vrtenja je nagnjena, namesto da bi bila popolnoma vodoravna ali navpična. Ta geometrija je lahko še posebej uporabna, kadar je nagnjena os ugodnejša zaradi mesta projekta, zemljepisne širine, terena in želene sončne poti.
Nagnjeni enoosni sistem za sledenje soncu je fotonapetostna montažna struktura, v kateri se solarni moduli vrtijo okoli ene osi, ki je nameščena pod kotom glede na vodoravno površino tal.
Za razliko od fiksne fotonapetostne montažne strukture moduli niso trajno zaklenjeni v eni orientaciji. Motoriziran pogonski mehanizem čez dan spreminja njihov kotni položaj v skladu s strategijo sledenja. Za razliko od dvoosnega sledilnika pa sistem uporablja samo eno rotacijsko stopnjo svobode.
Tehnična literatura na splošno opisuje nagnjeni enoosni sledilnik kot sistem, katerega rotacijska os leži med vodoravno in navpično. Naklon osi je mogoče izbrati glede na geografsko lokacijo, sončno geometrijo, konstrukcijske zahteve in cilje projekta. :contentReference[oaicite:1]{index=1}
Osnovni koncept je mogoče povzeti kot:
Načelo delovanja je preprosto: sledilnik spremeni orientacijo PV niza, tako da moduli prejemajo sončno svetlobo pod ugodnejšim kotom v različnih obdobjih dneva.
Tipičen sistem se začne s konstrukcijsko osjo, ki jo podpirajo temelji in ležajni sklopi. PV moduli so nameščeni na navorno cev ali enakovreden strukturni nosilec. Motor in prenosni mehanizem nato vrtita niz okoli nagnjene osi.
Krmilnik lahko uporablja programirane izračune solarnega položaja, informacije o času, geografske koordinate, senzorje ali kombinacijo teh vnosov. Strategija sledenja nato določi ustrezen položaj za polje.
Raziskave sledenja nagnjene osi so pokazale, da lahko optimizirana rotacija okoli nagnjene osi izboljša črpanje energije v primerjavi z nekaterimi alternativnimi pristopi sledenja, zlasti pri določeni zemljepisni širini in vremenskih razmerah. :contentReference[oaicite:2]{index=2}
Vendar na sledenje ne bi smeli gledati kot na univerzalni odstotek povečanja. Dejanska energetska korist je odvisna od celotnega okolja projekta. Dobro zasnovan sledilnik mora upoštevati pot sonca, teren, konfiguracijo modula, razmik med vrstami, senčenje, razmere vetra in strategijo delovanja.
Zanesljiv nagnjen enoosni sistem za sledenje soncu je več kot le vrtljiv okvir. Mehanski, električni, konstrukcijski in krmilni elementi morajo delovati skupaj.
| Komponenta | Primarna funkcija | Ključni premislek |
|---|---|---|
| Podporna struktura | Podpira PV module in porazdeli strukturne obremenitve | Trdnost, togost, odpornost proti koroziji |
| Nagnjena os | Določa rotacijsko geometrijo | Kot osi, poravnava, togost |
| Pogonski motor | Zagotavlja rotacijsko gibanje | Navor, zanesljivost, poraba energije |
| Menjalnik ali vrtljivi pogon | Prenaša motorično silo na strukturo | Nosilnost in mehanska vzdržljivost |
| Krmilnik | Izračunava in upravlja položaje sledenja | Natančnost, komunikacija, logika nadzora |
| Povratne informacije o položaju | Potrjuje dejanski položaj polja | Natančnost in odkrivanje napak |
| Fundacija | Prenaša strukturne obremenitve na tla | Tla, obremenitve, način vgradnje |
| Varnostni sistem | Ščiti sledilnik v neobičajnih razmerah | Zaščita pred vetrom, omejitve, nadzor v sili |
Najpomembnejši razlog za namestitev tehnologije sledenja je izboljšanje razmerja med površino modula in vhodno sončno svetlobo. S premikanjem čez dan lahko niz pod ustreznimi pogoji zajame več neposrednega sončnega sevanja kot nepremična struktura.
Eksperimentalne raziskave nagnjenega enoosnega sledenja so poročale o merljivih energetskih dobičkih v primerjavi s fiksnimi sistemi, hkrati pa so pokazale, da se zmogljivost precej razlikuje glede na vremenske razmere. :contentReference[oaicite:3]{index=3}
Dvoosni sledilnik lahko sledi soncu v dveh dimenzijah, vendar to zahteva dodatno mehansko gibanje, krmiljenje in komponente. Enoosni sledilnik zagotavlja eno stopnjo gibanja, kar ustvarja potencialno preprostejšo mehansko arhitekturo.
Zaradi tega ravnotežja med dodatnim zajemom energije in mehansko kompleksnostjo je enoosno sledenje privlačno za številne večje fotonapetostne projekte.
Nagnjeno vrtilno os je mogoče konfigurirati glede na geometrijo projekta. To je lahko koristno za mesta, kjer konvencionalna horizontalna ureditev sledenja ni najprimernejša rešitev.
Pri projektih, ki vključujejo nagnjen ali zapleten teren, postane konstrukcijsko načrtovanje še posebej pomembno. Sledilnik mora biti zasnovan glede na dejanske razmere na mestu in ne zgolj z uporabo standardne konfiguracije.
Študije so pokazale, da lahko optimizirano enoosno sledenje poveča letno zbiranje sončne energije v primerjavi s fiksnimi PV konfiguracijami. Ena objavljena analiza nove strukture z nagnjeno osjo je poročala o letnem vpadnem sevanju, enakovrednem 96,40 % njegovega modeliranega dvoosnega referenčnega sistema pod pogoji študije. :contentReference[oaicite:4]{index=4}
Ta rezultat je treba razumeti kot rezultat raziskave pod opredeljenimi predpostavkami in ne kot univerzalno jamstvo za uspešnost. Simulacija, specifična za projekt, ostaja bistvena.
Razvijalci solarnih projektov se običajno soočajo z več konkurenčnimi zahtevami: višji izkoristek energije, razumni kapitalski izdatki, omejeno vzdrževanje, težaven teren, spreminjajoče se vreme in dolga življenjska doba.
| Faktor | PV s fiksnim nagibom | Nagnjeno enoosno sledenje |
|---|---|---|
| Gibanje modula | Noben | Ena rotacijska os |
| Mehanska zapletenost | Nizka | Zmerno |
| Zbiranje energije | Določeno s fiksno orientacijo | Lahko se izboljša pod ustreznimi sončnimi pogoji |
| Vzdrževanje | Na splošno omejeno | Zahteva pregled gibljivih komponent |
| Nadzorni sistem | Minimalno | Obvezno |
| Zaščita pred vremenskimi vplivi | Pasivna konstrukcijska zasnova | Lahko vključuje samodejno zaščitno pozicioniranje |
| Prilagodljivost spletnega mesta | Visoka za običajen teren | Lahko se oblikuje za specializiran teren in geometrijo |
Pravilna rešitev je torej odvisna od tehničnih in finančnih ciljev projekta. Sledenje dodaja komponente in zahteve glede namestitve, zato je treba dodatni izkoristek energije ovrednotiti glede na zahteve glede dodanega kapitala, vzdrževanja in delovanja.
Zemljepisna širina ima velik vpliv na navidezno gibanje sonca. Algoritem za naklon in sledenje osi je zato treba oblikovati glede na dejansko lokacijo projekta in ne kopirati neposredno iz druge namestitve.
Strukture solarnih sledilnikov delujejo na prostem več let in morajo vzdržati veter, dež, temperaturne spremembe in druge okoljske obremenitve. Veter je še posebej pomemben, ker lahko PV polje deluje kot velika aerodinamična površina.
Strukturni inženiring mora oceniti težo modula, pritisk vetra, nosilnost temeljev, pogonski navor, upogib, moč povezave in dinamično obnašanje.
Temelj prenaša obremenitve sledilnika v tla. Nosilnost tal, geološke razmere, podtalnico, opremo za vgradnjo in lokalne gradbene prakse je zato treba upoštevati pred dokončanjem načrta temeljev.
Natančnost sledenja vpliva na orientacijo PV polja. Prekomerne napake pri določanju položaja lahko zmanjšajo pričakovano korist sledenja, medtem ko lahko nepotrebno visoke zahteve glede natančnosti povečajo kompleksnost sistema.
Praktičen krmilni sistem mora uravnotežiti natančnost sledenja, delovanje motorja, porabo energije, obrabo komponent in pogoje na lokaciji.
Sosednje vrstice lahko mečejo sence ena na drugo, ko je sonce nizko. Strategija sledenja lahko vključuje logiko sledenja nazaj za zmanjšanje senčenja od vrstice do vrstice v določenih obdobjih.
To je še posebej pomembno v velikih PV obratih, kjer lahko vzporedno deluje na stotine ali tisoče modulov.
Za zaščito pred vetrom je treba razmišljati že na začetku mehanske in krmilne zasnove. Sledilnik se lahko premakne v vnaprej določen položaj za zlaganje, ko razmere vetra presežejo določeno mejno vrednost.
Dejansko strategijo zlaganja je treba določiti s strukturnimi izračuni, lokalnimi podatki o vetru, geometrijo sledilnika in inženirskimi specifikacijami proizvajalca.
Nagnjeni enoosni sistem za sledenje soncu se lahko upošteva za vrsto fotovoltaičnih projektov, pri katerih dodatno zbiranje energije in prilagodljivost lokacije upravičujeta dodaten mehanski sistem.
Primernost vsake aplikacije je treba preveriti z inženiringom, specifičnim za lokacijo, analizo sončnih virov, strukturno oceno in finančnim modeliranjem.
Ker sistem za sledenje vsebuje premikajoče se komponente, je treba načrtovanje vzdrževanja začeti pred namestitvijo. Redni pregledi lahko odkrijejo težave, preden postanejo večje okvare.
Zanesljivega delovanja ne določa samo ena komponenta. Strukturni inženiring, izbira materiala, pogonska tehnologija, kakovost krmilnika, natančnost namestitve in vzdrževalni postopki prispevajo h končnemu delovanju sistema.
Preden sprejmejo nagnjeno enoosno sledenje, morajo projektne skupine preučiti naslednja vprašanja:
Ta vprašanja pomagajo spremeniti izbiro sledilnika iz primerjave izdelkov v popolno inženirsko odločitev projekta.

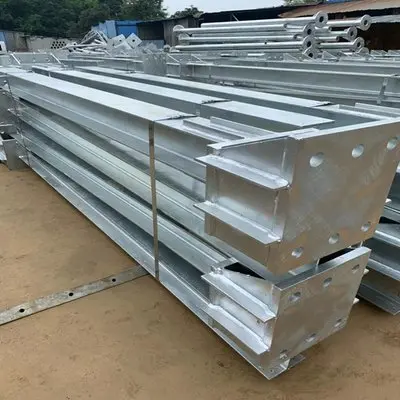

Za projekte sledenja soncu so strukturni materiali bistveni del dolgoročne učinkovitosti sistema. Nosilna struktura mora združevati zadostno mehansko trdnost z dimenzijsko stabilnostjo, odpornostjo proti koroziji, doslednostjo izdelave in združljivostjo z okoljem namestitve.
Guojian Steel (Tianjin) Co., Ltd.se lahko šteje za partnerja pri dobavi jekla, ko proizvajalci sončnih sledilnikov in projektni integratorji ocenijo zahteve glede strukturnih materialov. Za aplikacije sledilnikov je treba izbiro materiala uskladiti s končno konstrukcijsko zasnovo, pogoji obremenitve, zahtevami za površinsko obdelavo, načinom povezave in pričakovanim servisnim okoljem.
Za mednarodne fotonapetostne projekte je doslednost v specifikacijah materiala in kakovosti proizvodnje še posebej pomembna, ker lahko sledilne strukture vsebujejo številne medsebojno povezane komponente. Ustrezna materialna dokumentacija in nadzor kakovosti lahko podpirata bolj predvidljivo izdelavo in namestitev.
Nagnjeni enoosni sončni sledilnik je fotovoltaični montažni sistem, ki vrti fotonapetostne module okoli ene osi, ki je nagnjena glede na vodoravna tla. Sistem sledi soncu z eno rotacijsko prostostno stopnjo.
Fiksni sistem pritrditve ohranja module v eni orientaciji, medtem ko nagnjeni sledilnik med delovanjem spreminja kot modula. To gibanje lahko poveča zbiranje sončne energije pod primerno lokacijo in vremenskimi pogoji.
Lahko se oblikuje za določena nagnjena ali kompleksna mesta, vendar je primernost odvisna od geometrije terena, pogojev temeljenja, zasnove sledilnika, razporeditve vrst in strukturne obremenitve. Potrebna je inženirska ocena za posamezno lokacijo.
Sledenje lahko poveča zbiranje energije v primerjavi s fiksnim sistemom, vendar je dejansko izboljšanje odvisno od lokacije, sončnega sevanja, vremena, geometrije sledilnika, senčenja, strategije nadzora in razpoložljivosti sistema. Objavljene eksperimentalne in simulacijske študije kažejo pridobitve pod posebnimi pogoji in ne v enem univerzalnem odstotku. :contentReference[oaicite:5]{index=5}
Nagnjena os spremeni geometrijo gibanja polja in lahko zagotovi ustreznejšo trajektorijo sledenja za določene lokacije in konfiguracije projekta. Naklon osi je treba določiti s solarno geometrijo in inženirsko analizo.
Glavne komponente običajno vključujejo strukturno podporo, nagnjeno vrtilno os, ležaje, pogonski motor, menjalnik ali obračalni mehanizem, krmilnik, sistem povratnih informacij o položaju, temelj, ožičenje in varnostne mehanizme.
ja Ker sistem vsebuje gibljive mehanske komponente, je priporočljivo redno preverjanje pogonov, ležajev, pritrdilnih elementov, strukturnih povezav, električne opreme, krmilnih sistemov in zaščitnih funkcij.
Ne. Primernost projekta je odvisna od sončnega vira, zemljepisne širine, terena, razmer vetra, konfiguracije zemljišča, strukturnih zahtev, stroškov namestitve, zmogljivosti vzdrževanja in pričakovanega donosa energije. Pred izbiro sistema je treba opraviti oceno specifičnega projekta.
A Nagnjen enoosni sistem za sledenje soncuzagotavlja praktičen pristop k povečanju dinamične sončne izpostavljenosti fotovoltaičnih modulov ob ohranjanju enega samega rotacijskega mehanizma. Njegova nagnjena os uvaja dodatno fleksibilnost v geometriji sistema in je lahko ugodna za izbrane lokacije in pogoje terena.
Vrednost tehnologije pa ne izhaja samo iz sledenja gibanju. Uspešni projekti zahtevajo usklajene odločitve, ki zajemajo solarno geometrijo, strukturno trdnost, inženiring temeljev, pogonsko tehnologijo, nadzorne algoritme, upravljanje senčenja, zaščito pred vetrom, kakovost materiala, natančnost namestitve in dolgoročno vzdrževanje.
Za razvijalce in inženirske ekipe je najučinkovitejši pristop ovrednotenje celotnega sistema glede na dejansko spletno mesto, namesto da bi se zanašali na generično vrednost povečanja energije. Z ustreznim inženiringom in visokokakovostnimi konstrukcijskimi materiali lahko enoosno sledenje postane pomemben del zanesljive in produktivne fotovoltaične instalacije.
