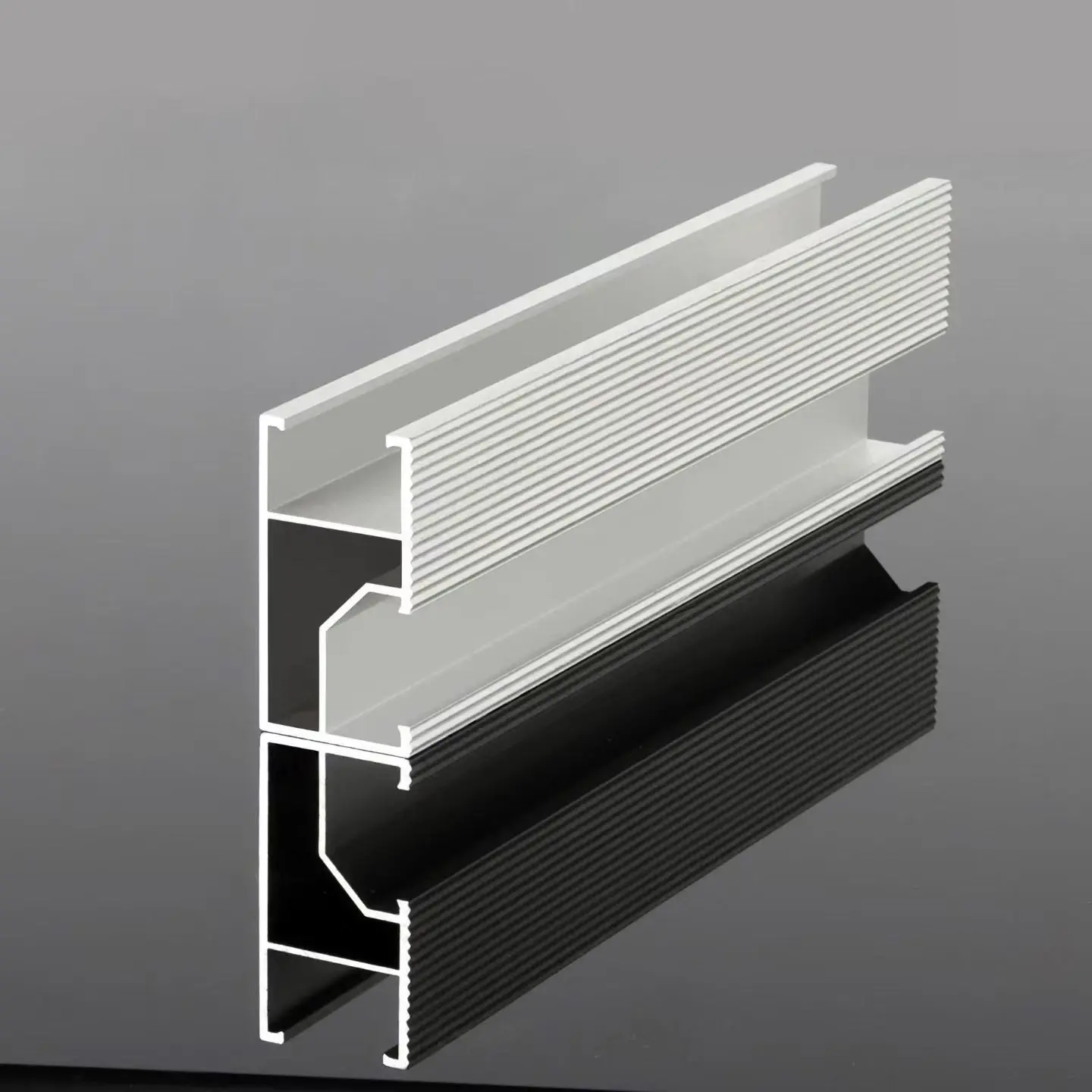

Nestandardna vodilna tirnica

Nestandardne profile vodil po meri oblikujemo na podlagi specifične geometrije strehe, namesto da bi jih izbrali s standardnega seznama zalog. Zahtevane profile valjamo z visoko trdnim jeklom S350GD, ki vključuje standardne T-reže, ki ostanejo združljive s standardnimi srednjimi objemkami, končnimi objemkami in drsnimi maticami; ti so dobavljeni z vroče pocinkanimi ali Zn-Al-Mg prevlekami. Oblikovanje profilov, valjanje, izsekavanje in razrez na dolžino se izvajajo v naši lastni tovarni v Tianjinu na Kitajskem.

Uporabne vrste streh

Trapezne in stoječe kovinske strehe z edinstveno geometrijo:

Običajni scenariji vključujejo nekonvencionalne trapezne profile ali profile s stoječimi šivi in ​​višine reber, ki presegajo standardne razpone, kjer bi osnove standardnih C/U tirnic posegale v strešna rebra in jim preprečile, da bi sedile ravno.

Ukrivljene, obokane ali stopničaste strehe:

Na strehah z ukrivljenostjo ali spremembami višine bi standardne tirnice s fiksnimi profili pustile vrzeli ali prisilile okvirje modulov k zvijanju. Profili po meri nestandardne vodilne tirnice omogočajo, da se vsaka pritrdilna točka postavi na točno zahtevano višino.

Prostorsko omejene postavitve:

Situacije, ki vključujejo nizke montažne višine, strešno opremo, ki prodira skozi niz, ali module, postavljene pod posebnimi koti nagiba. Profile tirnic po meri lahko naredite plitve ali oblikovane tako, da ne bodo ovire, s čimer odpravite potrebo po preoblikovanju celotnega niza samo za prilagoditev standardnega profila.

PV naknadno opremljanje obstoječih industrijskih objektov:

Kjer so obstoječe grede pritrjene in nepremične, profili nestandardne vodilne tirnice, oblikovani tako, da se ujemajo z obstoječim razmikom med gredami, omogočajo namestitev novega niza neposredno na prvotno strukturo brez rezanja ali ojačitve.

Glavne prednosti in temeljni razlogi

Profili po meri strehe, prihranek delovnega časa:

Profili so zasnovani posebej za obliko reber strehe, položaje gred in kote modulov. Ob dobavi so tirnice komponente, pripravljene za namestitev, in ne kompromisne rešitve. To pomeni znatne prihranke pri delu na gradbišču – odpravlja potrebo po rezanju, brušenju ali podložkih na strehi in drastično zmanjšuje nepričakovane prekinitve dela.

Večja strukturna učinkovitost za enako količino jekla:

Prečni prerez nestandardne vodilne tirnice omogoča pozicioniranje materiala točno tam, kjer deluje upogibni moment; pri enaki teži zagotavlja večji vztrajnostni moment kot standardni deli. Kadar je obremenitev strehe omejitev, velja enaka logika tudi obratno: odsek je mogoče narediti lažji za nadzor lastne obremenitve na starajočih se strehah.

Standardne T-reže, ohranjene na vpenjalni površini:

Ne glede na zunanji profil vpenjalna površina ohranja standardne T-utore. Komercialno dostopne vmesne objemke, končne objemke in drsne matice lahko uporabite kot običajno, preostali del kosovnice pa ostane nespremenjen. Vaša obstoječa orodja za namestitev in inventar sponk ostanejo uporabni.

Oblikovanje z enim prehodom in stabilna dobava:

Odsek je oblikovan z neprekinjenim valjanjem iz jeklenega traku v enem prehodu, kar zagotavlja dosledno ravnost in ponovljivost med serijami – deseti vsebnik se bo ujemal z odobrenim vzorcem.

Možnosti premazov glede na življenjsko dobo:

Nestandardna vodila imajo na voljo tako vroče pocinkano (Z275) kot možnost cink-aluminij-magnezij (ZAM80–150). Cink-aluminij-magnezij ponuja zmožnosti samozdravljenja na odrezanih robovih in vrhunsko odpornost na slani pršček v primerjavi z običajnim galvaniziranjem; zato ga priporočamo za obalna območja in industrijska območja z visoko vlažnostjo. Garancije proti koroziji so 15 let za vroče pocinkane in 25 let za cink-aluminij-magnezij.

Specifikacije izdelka

Postavka	Referenčna specifikacija	Opomba
Material	S350GD / S450GD hladno oblikovano jeklo	Jekleni trak visoke trdnosti, valjan
Premaz	Vroče pocinkano Z275 ali Zn-Al-Mg ZAM80–150	Izbrano na projekt
Debelina	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm, značilno za gladke dele
Višina odseka	40/45/50/60/80 mm	Odseki po meri za oblikovanje
Širina prirobnice	30/35/40 mm	Ujemanje s sponkami modulov
Reža	T-reža ali odprta reža	Za standardne drsne matice
Dolžina	3 / 4 / 6 m, razrezan na dolžino	Optimiziran za transport in rezanje
Teža enote	Pribl. 1,2–3,5 kg/m2	Odvisno od prereza in debeline
Združljivi moduli	Običajni c-Si moduli, 500–700 W	Pokrajina ali portret
maks. podporni razpon	1,0–1,5 m	Predmet konstrukcijskega izračuna; ravninski deli nižji
MOQ	1 × posoda 20GP; manjša poskusna naročila po dogovoru	—
Čas izvedbe	7–15 delovnih dni po prejetem depozitu	—
Trgovinski pogoji	FOB/CFR/CIF	—

Previdnostni ukrepi za namestitev in uporabo

Poti obremenitev so določene s posebnim prečnim prerezom, zasnovanim za projekt; zato so namestitveni protokoli za te nestandardne tirne tirnice strožji kot za standardne tirnice. Od vsake inštalaterske ekipe zahtevamo, da upošteva naslednjih pet točk:

1. Ne obračajte usmeritve reže glede na smer namestitve—nepravilna usmeritev spremeni nosilni prerez in zmanjša nosilnost.

2. Vijake privijte strogo glede na konstrukcijski navor; prevelik navor na območjih s tankimi stenami prilagojenega dela lahko povzroči lokalno zmečkanino.

3. Za spajanje tirnic je treba uporabiti konektorje po meri, zasnovane za ta specifični odsek; standardni priključki tirnic niso združljivi s to geometrijo.

4. Namestite izolacijska tesnila na stične točke med različnimi kovinami, da preprečite elektrokemično korozijo; zagotovite, da so pritrdilni elementi združljivi s premazom (vroče pocinkano ali cink-aluminij-magnezij).

5. Ne stopajte na tankostenske dele na sredini razpona tirnic; koncentrirane obremenitve pešcev lahko povzročijo deformacijo.

Proizvodnja in nadzor kakovosti

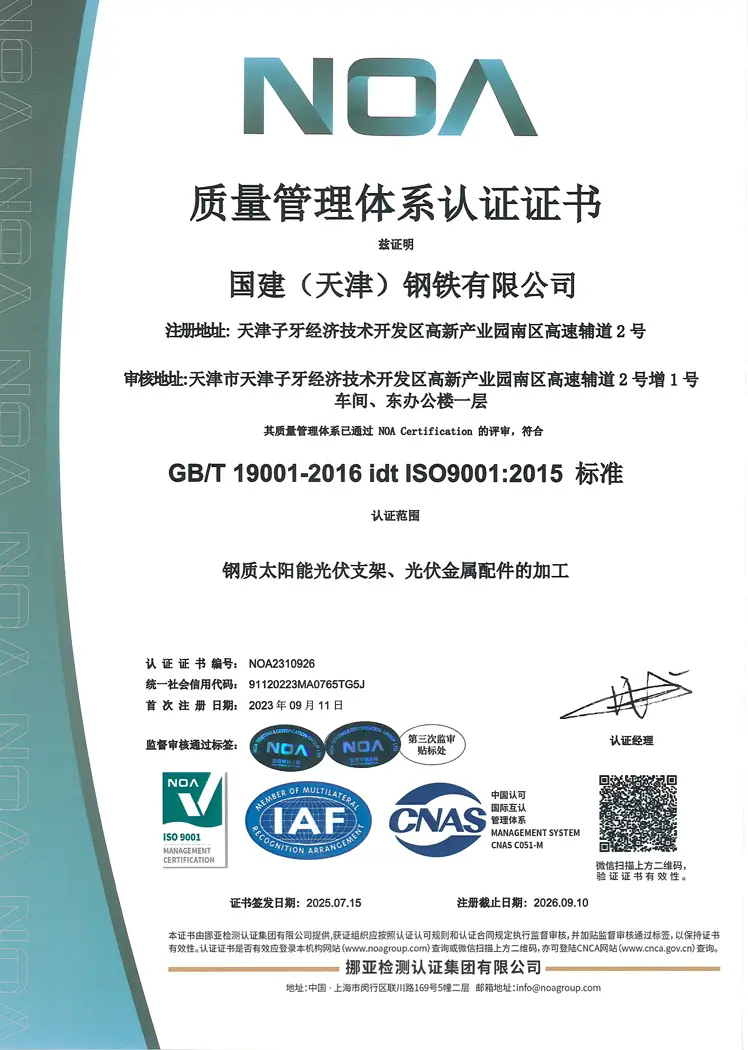

Naše podjetje izvaja tristopenjski proces nadzora kakovosti: pregled vhodnih jeklenih trakov in premaznih materialov (preverjanje kakovosti, debeline in teže premaza); in-line merjenje dimenzij preseka in ravnosti med valjanjem; in končni pregled natančnosti prečnega prereza, ravnosti in stanja površine pred pakiranjem vsake serije. Naši sistemi vodenja kakovosti in okolja so certificirani po standardih ISO 9001, ISO 14001 in ISO 45001; obseg certificiranja zajema jeklene fotonapetostne konstrukcije in kovinske fotonapetostne dodatke.

Pogosto zastavljena vprašanja (FAQ)

V1: Katere informacije potrebujete od nas, da zagotovimo ponudbo za profilne tirnice po meri?

O: Potrebujemo risbe strešnikov ali gred (ali dimenzionirano skico prereza), dimenzije in postavitev modulov ter predviden razpon podpore. Na podlagi tega bomo potrdili presek, specifikacije premaza in težo enote, preden bomo zagotovili ponudbo. Vzorce ali prečne prereze prvega izdelka je mogoče izdelati pred množično proizvodnjo.

V2: Ali ste proizvajalec ali trgovsko podjetje?

O: Smo proizvajalec. Oblikovanje zvitkov, izsekavanje, obdelava razreza na dolžino in upravljanje premazov se izvajajo v našem lastnem proizvodnem obratu v Tianjinu na Kitajskem. Vabimo vas, da pregledate naše tovarniške evidence in certifikate.

V3: Kako naj izberem med vroče pocinkanim in cink-aluminijevim-magnezijevim premazom?

O: Za večino notranjih strešnih del zadostuje vroče pocinkano (Z275). Za obalna okolja, okolja z visoko vlažnostjo ali industrijska korozivna okolja priporočamo cink-aluminij-magnezij, saj nudi vrhunsko zaščito robov in odpornost na slano pršenje. Pogoji garancije se glede na to razlikujejo: 15 let za vroče pocinkano in 25 let za cink-aluminij-magnezij.

V4: Ali je za profile po meri potrebno naročilo celotnega vsebnika?

O: Standardna najmanjša količina naročila je ena posoda 20GP. Za začetna poskusna naročila ali vzorčne serije novih profilov lahko sprejmemo manjše količine; preprosto zagotovite risbo profila in skupno dolžino, mi pa vam bomo ponudili ustrezno ponudbo.

V5: Ali je ta tirnica združljiva s standardnimi objemkami in pritrdilnimi elementi?

O: To je odvisno od specifikacij profila nestandardne vodilne tirnice. Standardno spremenjeni profili so združljivi z glavnimi objemkami in pritrdilnimi elementi iz nerjavečega jekla, ki so na voljo na trgu; za posebne profile nudimo ujemajoče se sponke in konektorje, da zagotovimo združljivost med namestitvijo na kraju samem.
