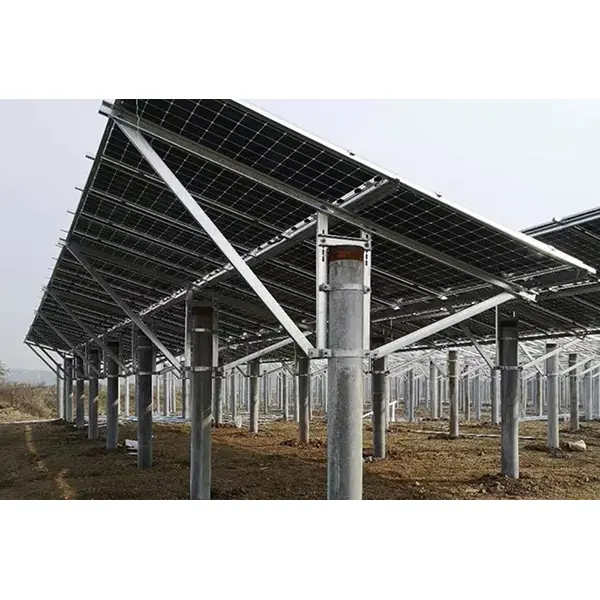

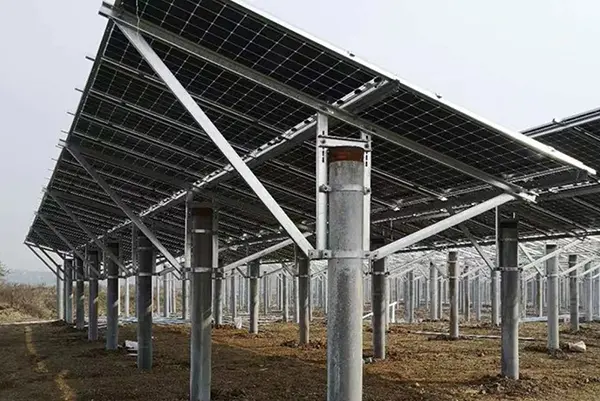

Talni enostebrni solarni montažni sistem

Proizvajalci Guojian so v tovarni predhodno obdelali vse komponente tega zemeljskega enostebrnega solarnega montažnega sistema. Na kraju samem se uporabljajo samo operacije montaže vijakov, brez potrebe po varjenju ali sekundarnem rezanju. To poenostavlja postopek gradnje, hkrati pa zagotavlja kakovost projekta.

Podrobnosti o izdelku

1. Strukturna sestava: Fiksni podporni sistem z zasnovo z enim stebrom kot primarnim nosilnim elementom; celotno nosilno ogrodje obsega steber, prečni nosilec, diagonalno oporo, vodilo, spone in celoten komplet standardnih pritrdilnih elementov.

2. Združljivost temeljev: Združljiv z dvema glavnima vrstama temeljev – vijačnimi piloti in neodvisnimi betonskimi temelji – ter prilagodljiv različnim terenom, vključno z ravnimi tlemi, blagimi pobočji, obdelovalnimi zemljišči in plimovanjem.

3. Postopek namestitve: Vse komponente so tovarniško izdelane; montaža na kraju samem temelji izključno na vijačenju, kar odpravlja potrebo po vročem delu (varjenje) ali sekundarnem rezanju, s čimer se zagotovi kakovost in poenostavi konstrukcijo.

4. Materiali, odporni proti koroziji: Glavna konstrukcija uporablja konstrukcijsko jeklo Q235B (skladno z nacionalnimi standardi) in je podvržena visokotemperaturnemu vročemu cinkanju, kar zagotavlja odpornost proti vetru, pesku, dežju, snegu in blagi slanično-alkalni koroziji, kar zagotavlja vzdržljivost za dolgoročno uporabo na prostem.

5. Zmožnosti prilagajanja: kote nagiba, višine stebrov in razmik nizov je mogoče prilagoditi glede na širino projekta in obremenitev vetra/snega, da se izpolnijo posebne zahteve glede proizvodnje električne energije za različna mesta.

Temeljne prednosti

1. Prihranki pri stroških gradbeništva: Manj lokacij za stebre ima za posledico več kot 30-odstotno zmanjšanje dela na pilotih in betonu v primerjavi s sistemi z dvojnimi stebri, kar zniža skupne stroške.

2. Agrivoltaična združljivost: Širok razmik med stebri in prilagodljiva oddaljenost od tal omogočata prehod kmetijskih strojev in gojenje pridelkov pod ploščami.

3. Visoka učinkovitost gradnje: Popolnoma vijačen sklop in zamenljive komponente bistveno skrajšajo čas gradnje na gradbišču.

4. Vzdržljivost: debelina galvanizacije ustreza standardom, zagotavlja odpornost na veter, pesek, dež, sneg in blago slano-alkalno korozijo, s 25-letno garancijo proti koroziji na glavni strukturi.

5. Prilagodljiva prilagoditev: Mere so prilagojene glede na lokalne obremenitve vetra/snega in teren; protikorozijske ukrepe je mogoče povečati za visoko slanost ali ekstremne razmere vetra/snega.

6. Obsežna dokumentacija: Tovarniške pošiljke vključujejo potrdila o skladnosti, poročila o preskusih in dokumente o izračunu obremenitve, kar poenostavlja sprejem projekta in postopek oddaje ponudb.

Scenariji uporabe

Talni enostebrni solarni montažni sistem je primeren za obsežne centralizirane zemeljske fotonapetostne elektrarne, agrivoltaične baze, neuporabna tovarniška zemljišča, porazdeljene fotonapetostne naprave v vaseh in mestih ter obalne fotonapetostne projekte v plimovanju; uporaben za različne domače in mednarodne EPC projekte obnovljive energije. Proizvodnja in nadzor kakovosti

Surovine so podvržene vhodni spektralni analizi; sestavni deli so oblikovani z integrirano CNC obdelavo in natančnim izsekovanjem, čemur sledi luženje in galvaniziranje. Končni izdelki so podvrženi dimenzijskemu preverjanju in mehanskim preskusom vzorčenja pred pakiranjem in pošiljanjem. Profili so zapakirani z jeklenimi trakovi, pritrdilni elementi pa so zapakirani proti vlagi.

pogosta vprašanja

1. Ali je to pristna tovarna?

Obiski tovarne so dobrodošli, na voljo pa so fotografije/videoposnetki delavnic v realnem času.

2. Ali celoten komplet vključuje dodatke?

Da, priložen je celoten komplet pokončnih nosilcev, prečk, diagonalnih opornikov, sponk in vijakov.

3. Ali so na voljo navodila za namestitev?

Priložene so namestitvene risbe in na voljo je spletna video podpora za vodenje celotnega postopka gradnje.

4. Kakšne obremenitve vetra in snega lahko prenese montažni sistem?

Izračuni obremenitve se lahko izvedejo na podlagi lokalnih zahtev glede pritiska vetra in snega; sistem je v celoti skladen s standardi projektiranja PV elektrarn in ohranja strukturno stabilnost v ekstremnih vremenskih razmerah.

Opomniki za uporabo in vzdrževanje

Montaža mora biti strogo v skladu s specifikacijami risbe, vijaki pa morajo biti priviti s predpisanim navorom. Redno pregledujte povezave po močnem dežju, snegu ali močnem vetru; pri instalacijah na plimskih ravninah vsako leto preglejte pocinkano prevleko. Na montažno konstrukcijo ne obešajte pretežkih predmetov.
