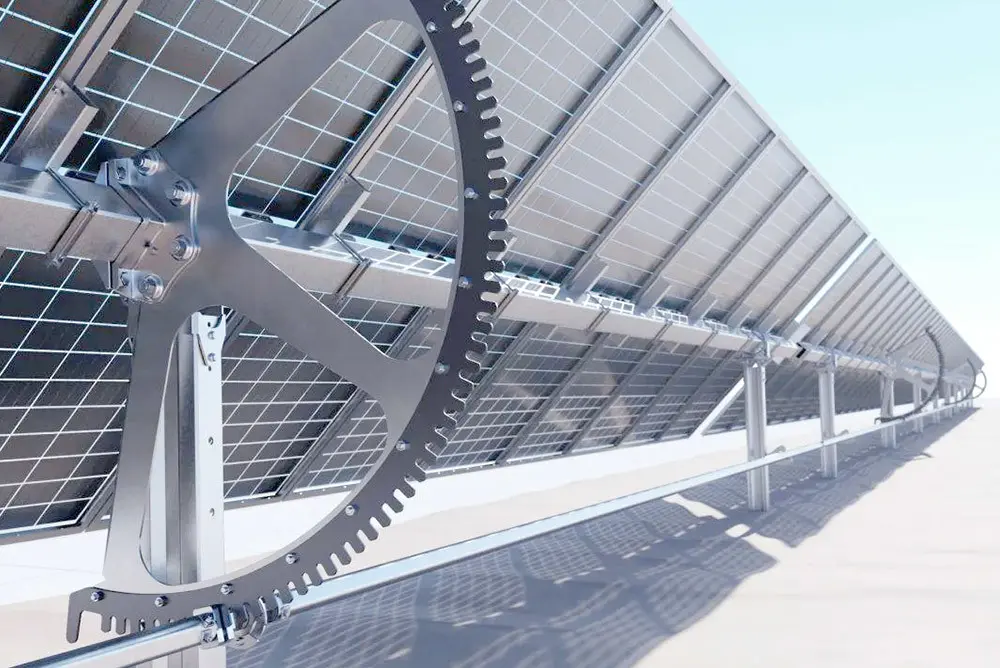

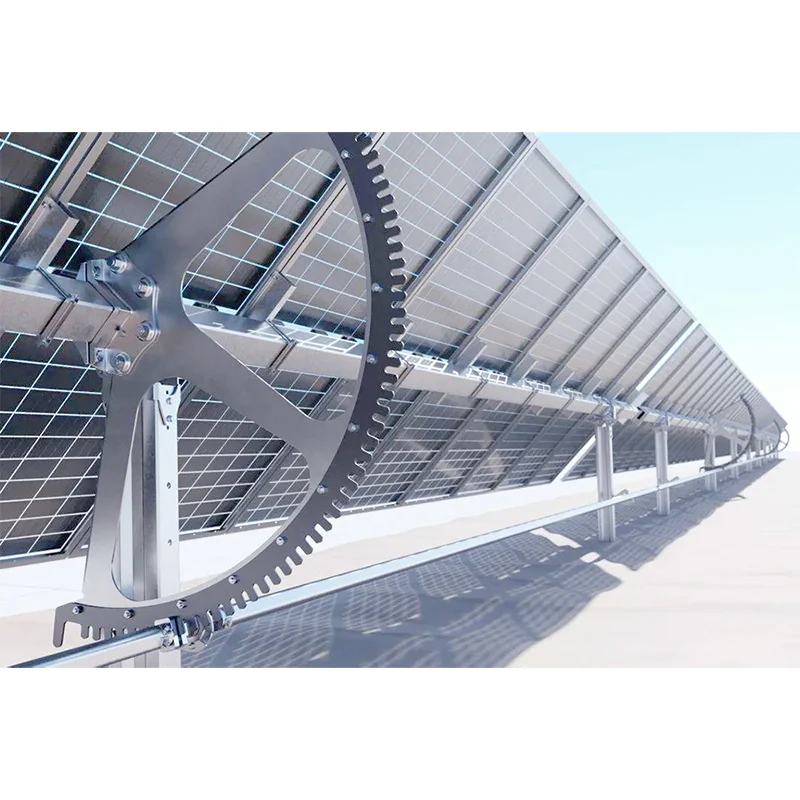

Nastavljiv solarni montažni nosilec v obliki loka

Ta dobavitelj nastavljivega solarnega montažnega nosilca v obliki loka uporablja integriran, brezšiven postopek oblikovanja, natančno CNC prebijanje in popolnoma mehanizirano valjanje. Varjenje na kraju samem je odpravljeno v korist modularnega sestavljanja z vijaki, pri čemer so odstopanja ravnosti vgradnje znotraj 2 mm. To učinkovito preprečuje težave pri gradnji, kot so mikrorazpoke v modulih in strukturne deformacije, hkrati pa bistveno skrajša urnike gradnje in zmanjša stroške. V primerjavi s tradicionalnimi nosilci so ti visokokakovostni nastavljivi fotonapetostni nosilci v obliki loka lahki, zelo odporni proti koroziji, vsestranski, enostavni za transport in učinkoviti za namestitev. Celotna linija izdelkov ima certifikat ISO9001 in je podvržena 100-odstotnemu tovarniškemu pregledu, da se zagotovi stabilna kakovost, ki jo je mogoče nadzorovati.

Ključne prodajne točke in konkurenčne prednosti

1. Inovativna prilagoditvena struktura z visoko prilagodljivostjo nagiba: ima mehanizem za prilagajanje na tečajih v obliki loka, ki omogoča neprekinjeno, prosto prilagajanje nagiba med 5° in 60°, ki se prilagodljivo prilagaja sončnim razmeram na različnih zemljepisnih širinah.

2. Velik dobiček pri proizvodnji električne energije: Standardni ročno nastavljivi modeli povečajo proizvodnjo za 8–12 %; izbirni modeli pametnega sledenja lahko povečajo proizvodnjo do 30 %.

3. Visokotrden osnovni material, odporen proti koroziji, primeren za težka okolja

Glavna jeklena konstrukcija: uporablja visoko trdno jeklo Q235 in Q550;

Protikorozijska prevleka: prevleka cink-aluminij-magnezij z gostoto 120g/m²;

Odpornost proti koroziji: opravljen 5000-urni test slanega pršenja;

Odpornost na veter in obremenitev: vzdrži vetrove po Beaufortovi lestvici 13; load capacity of 200kg/m²;

Veljavni scenariji: Primerno za različne težke zunanje razmere, vključno z obalnimi območji z visoko slanostjo, vlažnimi gorskimi območji in plimovanjem.

4. Napredna izdelava in visoka natančnost namestitve: uporablja brezšivni, integrirani CNC-proces prebijanja in oblikovanja z modularno zasnovo sestavljanja z vijaki, ki odpravlja potrebo po varjenju na kraju samem. Odstopanje od ravnosti pri namestitvi je nadzorovano znotraj 2 mm, kar učinkovito preprečuje težave, kot so mikrorazpoke v PV modulih in strukturne deformacije.

5. Prilagodljiva nabava, transport in prilagajanje: ima lahko splošno strukturo, ki olajša transport na dolge razdalje in zlaganje na mestu. Podpira tako standardizirano množično naročanje kot nestandardno prilagajanje na podlagi posebnih projektnih zahtev.

6. Podaljšana garancija in trpežna struktura: ima 20-letno garancijo; glavna struktura nudi dolgotrajno stabilnost in podaljšano življenjsko dobo.

Model izdelka in osnovni tehnični parametri

1. Osnovni material in protikorozijska obdelava: Glavno ohišje je izdelano iz konstrukcijskega jekla visoke trdnosti Q235/Q550, ki ima 120 g/m² cink-aluminij-magnezijevo protikorozijsko prevleko. Prestal je 5.000-urni nevtralni test razpršene soli, kar zagotavlja odpornost proti rji in staranju med dolgotrajno uporabo na prostem.

2. Postopek natančnega oblikovanja: Uporablja brezhibno, integrirano natančno valjanje in CNC prebijanje, kar zagotavlja natančno dimenzijsko pozicioniranje in robustno strukturno stabilnost.

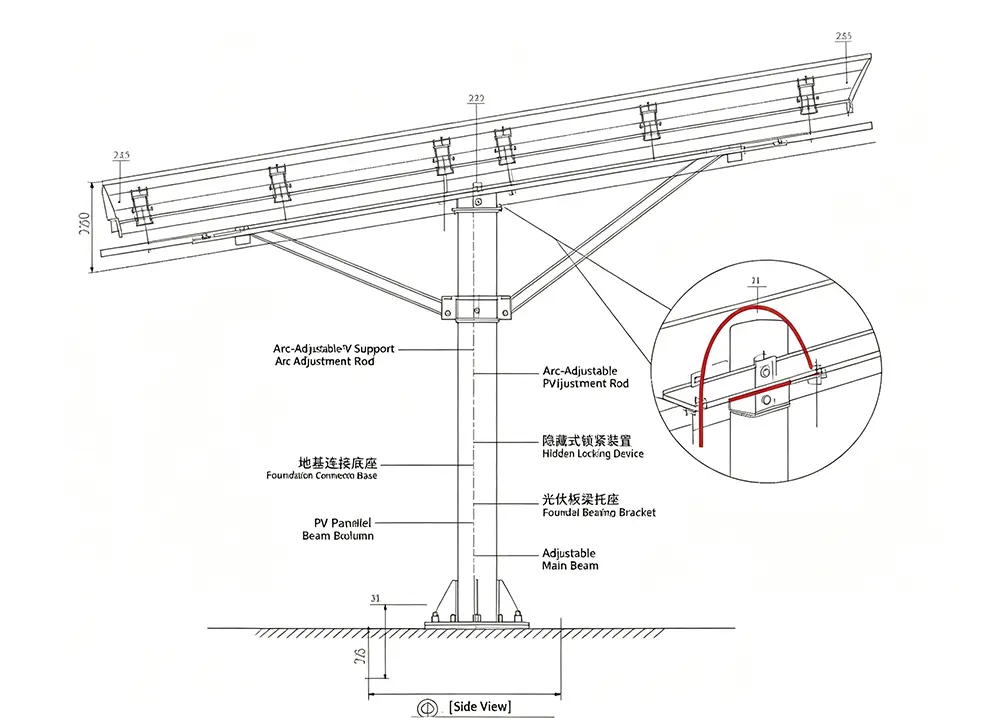

3. Mehanizem za nastavitev kota: opremljen z mehanizmom za nastavitev na tečajih v obliki loka, ki ponuja območje nastavitve 5°–60°; mehanizem deluje gladko in je odporen na zatikanje ali deformacijo pri dolgotrajni uporabi.

4. Nosilnost in odpornost proti vetru: ocenjena za odpornost proti vetru do 13 po Beaufortovi lestvici, z največjo nosilnostjo 200 kg/m², kar zagotavlja zanesljivo delovanje v težkih zunanjih pogojih.

5. Prednosti namestitve in konstrukcije: Ima modularno zasnovo s popolnoma privijačenim sestavom – odpravlja potrebo po varjenju na mestu – in ohranja ravnost namestitve v toleranci 2 mm.

6. Združljivost modulov: podpira različne konfiguracije, vključno z enomodulnimi in večvrstičnimi postavitvami; združljiv z glavnimi monokristalnimi in bifacialnimi PV moduli na trgu.

7. Zmožnosti prilagajanja: Specifikacije širine in razpona regalov je mogoče optimizirati in prilagoditi za izpolnjevanje posebnih zahtev, ki se prilagajajo različnim pogojem na lokaciji.

Širok nabor aplikacij in projektov iz resničnega sveta

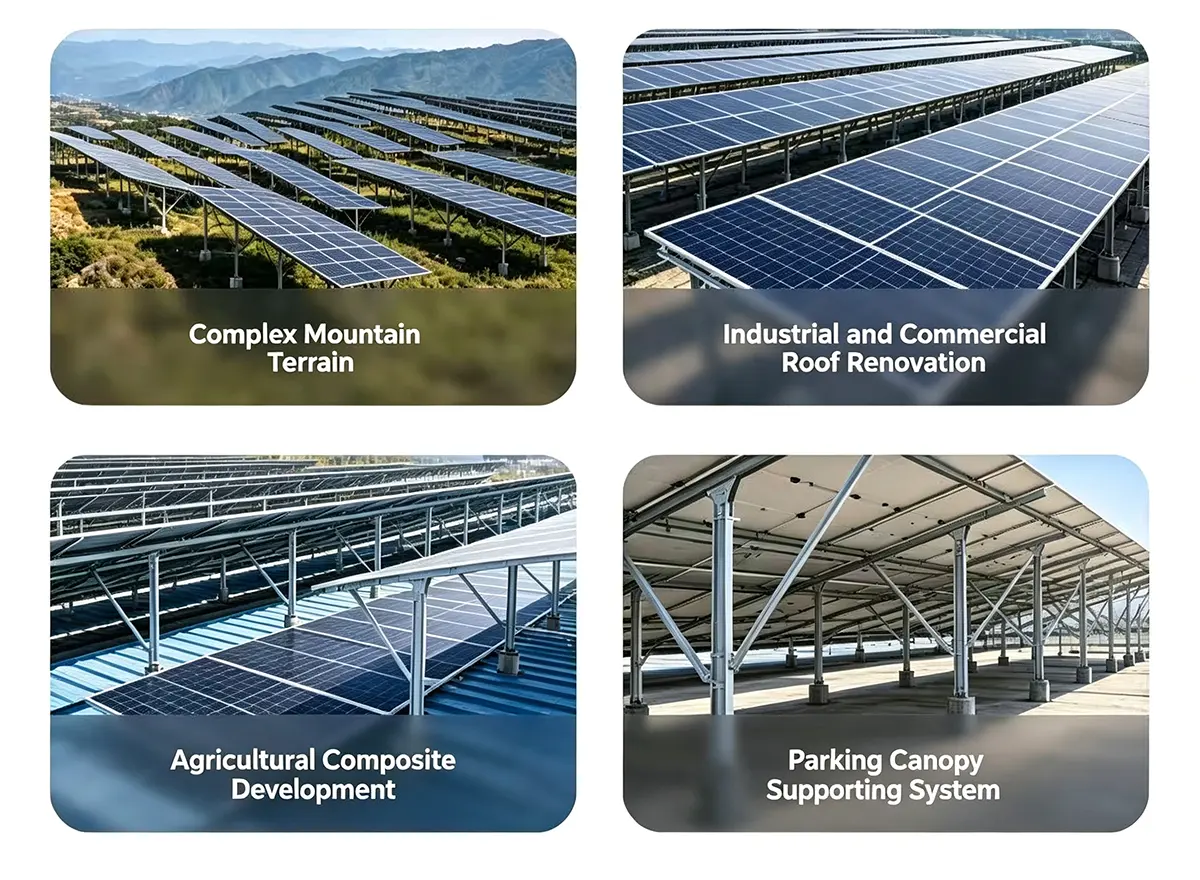

1. Zajema različne scenarije fotonapetostnih projektov: Primerno za široko paleto projektov, vključno s C&I (komercialnimi in industrijskimi) barvnimi jeklenimi strehami, porazdeljenimi fotonapetostmi na strehah s ploščicami, na tleh nameščenimi fotonapetostnimi napravami na gorskem terenu, ribiškimi fotonapetostnimi in agrivoltaičnimi sistemi, fotonapetostnimi nadstreški za avtomobile in energetsko varčnimi fotonapetostnimi nadgradnjami za starejše stanovanjske skupnosti.

2. Prilagodljiv zapletenim zunanjim okoljem: primeren za namestitev v različnih topografijah in okoljih, vključno z odprtimi ravninami, valovitim gorskim terenom, ravninami s plimovanjem in obalnimi območji, nagnjenimi k visoki vlažnosti in tajfunom.

3. Obsežne projektne izkušnje (domače in mednarodne): Uspešno izvedenih več kot sto primerjalnih projektov – vključno z obalnimi elektrarnami, odpornimi na veter, podeželskimi agrivoltaičnimi sistemi, PV na strehah industrijskih parkov in obsežnimi fotonapetostnimi nadstreški za avtomobile – z izdelki, ki so bili tudi izvoženi v številne države po vsej jugovzhodni in južni Aziji.

4. Celovita vizualna podpora iz resničnega sveta: Za vse skupne projekte nudimo dejanske fotografije in videoposnetke, ki pokrivajo tovarniško proizvodnjo, nakladanje in pošiljanje ter dokončana gradbišča.

5. Storitev prilagojene rešitve na enem mestu: Nudimo načrte postavitve modulov, ki temeljijo na topografiji mesta in svetlobnih pogojih, ter nudimo celovite integrirane rešitve, ki vključujejo montažno strukturo.

Natančna izdelava · Trdno zagotavljanje kakovosti

1. Standardiziran sistem nadzora kakovosti in verodostojna potrdila o testiranju: proizvodnja upošteva standarde vodenja kakovosti ISO9001; imamo izčrpna poročila o preskusih tretjih oseb, ki zajemajo protikorozijske lastnosti in mehansko nosilnost.

2. Kontrola kakovosti zaprte zanke od konca do konca: Vzpostavili smo celotno verigo nadzora kakovosti, ki zajema vnos surovin, žigosanje in oblikovanje, pregled premazov in vzorčenje končnih izdelkov.

3. Postopni in večstopenjski inšpekcijski standardi

Vnos surovin: Spektroskopska analiza jeklenega materiala;

Faza polizdelka: Preverjanje natančnosti štancanja in oblikovanja dimenzij;

Stopnja končnega izdelka: Standardizirani simulacijski testi slanega pršila in preskusi nosilnega tlaka.

4. Stroge zahteve za inšpekcijski pregled pri izstopu iz tovarne: Izvajamo politiko 100-odstotnega inšpekcijskega pregleda za vse izdelke, preden zapustijo tovarno, s čimer preprečujemo, da bi okvarjeni izdelki vstopili na trg že pri viru.

Avtomatizirana proizvodnja in upravljanje sledljivosti serij: Opremljen z lastniškimi avtomatiziranimi proizvodnimi linijami, ki uporabljajo natančno mehansko valjanje; vzorci iz vsake serije se arhivirajo, da se zagotovi popolna sledljivost serije.

Profesionalni neodvisni laboratorij za testiranje: Neodvisni laboratorij na kraju samem izvaja rutinske simulacijske teste odpornosti na vremenske vplive in staranje, da nenehno preverja vzdržljivost izdelka na prostem.

Popolna in preverljiva dokumentacija o testiranju: elektronske in tiskane kopije vseh potrdil o kvalifikacijah in poročil o preskusih so na voljo na zahtevo.

Neposredni proizvajalec z dokazanimi zmogljivostmi – ključne konkurenčne prednosti

Večina standardnih nastavljivih montažnih nosilcev na trgu uporablja preproste strukture tečajev, zaradi česar so zelo dovzetni za zagozditve, rjavenje in odpoved omejevalnikov nastavitve med dolgotrajno uporabo na prostem. Nasprotno pa ima naš nosilec v obliki loka nadgrajeno, odebeljeno strukturo tečajev v obliki loka, ki zagotavlja enakomerno porazdelitev obremenitve in preprečuje deformacijo ali zagozditev med leti delovanja na prostem. Medtem ko večina konkurenčnih izdelkov ponuja le prilagoditve s fiksnim korakom, naš izdelek omogoča brezstopenjsko, neprekinjeno prilagajanje med 5° in 60°, kar poveča izpostavljenost soncu in poveča izkoristek proizvodnje električne energije.

Rešitve na enem mestu in celovita garancija za tehnične storitve

1. Namenska individualna predprodajna tehnična podpora: poklicni predprodajni inženirji zagotavljajo namensko spremljanje projekta, ustvarjajo brezplačne predhodne načrte za postavitve montažne strukture in izbiro kota nagiba na podlagi dejanskih pogojev na lokaciji.

2. Dostava celotne tehnične dokumentacije: Konstrukcijske risbe CAD in tehnični podatki v zvezi z izračuni mehanskih obremenitev so na voljo ob oddaji naročila; s pošiljko so priloženi tako tiskani kot digitalni priročniki za namestitev.

3. Navodila za namestitev v več formatih: Po odpremi so na voljo oddaljena spletna navodila za namestitev, ki jih podpirajo ilustrirani priročniki in standardizirani videoposnetki z navodili; za obsežne ali zapletene projekte lahko tehnično osebje zagotovi spletno pomoč v realnem času za reševanje težav pri namestitvi.

4. Dolgoročna celovita garancija: 20-letna garancija pokriva celotno enoto. Zagotavljamo celovite rešitve – vključno s popravili in zamenjavo delov – za kakršne koli strukturne težave s kakovostjo, ki jih med garancijskim obdobjem povzročijo nečloveški dejavniki.

5. Učinkovit mehanizem poprodajnega odziva: Naša poprodajna ekipa je v službi 16 ur na dan, 7 dni v tednu. Zagotavljamo povratne informacije o rutinskih poizvedbah v 2 urah in zagotavljamo celovite rešitve za kompleksna tehnična vprašanja v 24 urah.

6. Doživljenjska brezplačna tehnična podpora za stranke: nudimo stalne tehnične storitve našim partnerjem, vključno z brezplačnim celovitim svetovanjem za nove projektne načrte.

pogosta vprašanja

What are the key considerations during the installation, operation, and maintenance of PV mounting systems?

Upoštevati je treba tri ključne točke: Prvič, konstrukcija temeljev – to mora upoštevati izračune terena in obremenitev; za gorska območja zagotovite stabilnost pilotnih temeljev, za obalna območja pa izvedite robustno sidranje, odporno na valove. Drugič, koti nagiba in zaklepni mehanizmi – nastavljivi ali sledilni nosilci zahtevajo mehansko zaklepanje po nastavitvi, prilagajanje pa je strogo prepovedano med močnim vetrom (hitrost nad 20–25 m/s) ali močnim sneženjem. Tretjič, redno vzdrževanje – redno pregledujte rjo, napetost sidra (ki je ključnega pomena za prilagodljive montažne sisteme) in objemke modulov, da preprečite mikrorazpoke modulov ali strukturno nestabilnost.

Koliko se poveča proizvodnja električne energije z nastavljivimi fotonapetostnimi nosilci v primerjavi s fiksnimi nosilci in ali se naložba splača?

V primerjavi s fiksnimi nosilci lahko ročni ali električni nastavljivi nosilci (s sezonskimi prilagoditvami nagiba) povečajo proizvodnjo energije za 5 %–10 % v regijah srednje do visoke zemljepisne širine; enoosni sledilni nosilci lahko povečajo proizvodnjo za 15 %–20 %, dvoosni sledilni nosilci pa za 25 %–30 %. Ali je naložba vredna, je odvisno od obsega projekta: manjši stanovanjski projekti bi morali dati prednost fiksnim nosilcem (zaradi nižjih stroškov), medtem ko je za srednje do velike nazemne naprave izbira odvisna od trajanja lokalnega sončnega obsevanja in tarif za električno energijo – sledilni ali nastavljivi nosilci običajno nudijo povrnitev naložbe v 3–5 letih.

Kako izbrati fotonapetostne materiale in kateri dejavniki so pomembni v različnih okoljih?

Glavni materiali vključujejo ogljikovo jeklo (vroče pocinkano), aluminijevo zlitino, nerjavno jeklo in polimerne materiale (ogljikova vlakna/aramid). Ogljikovo jeklo je prednostna izbira za standardne kopenske projekte zaradi svoje stroškovne učinkovitosti in odpornosti proti koroziji. Za obalna okolja, okolja s solnim pršenjem ali okolja, ki "dopolnjujejo ribištvo in PV", je za povečanje odpornosti proti koroziji prednostna aluminijeva zlitina ali nerjavno jeklo. Polimerni materiali so primerni za lokacije na visoki nadmorski višini ali scenarije, ki zahtevajo lahke strukture; čeprav so stroški višji, ponujajo pomembne prednosti v smislu zmanjšanja teže.

Katere so glavne vrste fotonapetostnih montažnih sistemov in za katere scenarije je posamezna vrsta primerna?

Sistemi za montažo PV so v glavnem razvrščeni v štiri vrste: fiksni nosilci, nastavljivi nosilci (ročni/električni), prilagodljivi nosilci in sledilni nosilci (enoosni/dvoosni). Fiksni nosilci so primerni za manjše projekte na tleh ali na strehi z omejenim proračunom in ravnim terenom. Nastavljivi nosilci so idealni za območja srednje do visoke zemljepisne širine, saj je njihov nagibni kot mogoče sezonsko spreminjati, da se poveča proizvodnja energije. Prilagodljivi nosilci so primerni za zapletene terene, kot so gorska območja ali "hibridni ribiško-sončni" projekti, in aplikacije z velikim razponom. Sledilni nosilci so najboljši za velike prizemne rastline v puščavah ali ravninah z obilo sončne svetlobe; čeprav nudijo najvišjo učinkovitost pri proizvodnji električne energije, zahtevajo tudi višje stroške in zahteve po vzdrževanju.

Standardizirano pakiranje in učinkovita logistična dostava

1. Standardizirana modularna zasnova embalaže: nastavljivi solarni montažni nosilec v obliki loka je razstavljen na module in pakiran v skladu s standardi. Dolgi profili so zavarovani z odebeljenimi tkanimi vrečami in ojačani z jeklenimi trakovi; majhni dodatki, kot so vijaki, konektorji in tečaji, so razvrščeni in zapakirani v ločene nepremočljive tkane vrečke z jasnimi oznakami, da se prepreči izguba ali mešanje.

2. Dvoslojna zaščita pred dežjem, primerna za transport na dolge razdalje: Celotna pošiljka je opremljena z zaščito, odporno na dež, ki lahko prenese pomorski ali kopenski prevoz na dolge razdalje in je odporna na obrabo med nakladanjem/razkladanjem ter poškodbe zaradi dežja in vlage.

3. Združljivo z več načini prevoza: blago je mogoče poslati neposredno na lokacijo projekta s tovornjakom ali zapakirati v zabojnike, da izpolni zahteve za izvoz v tujino.

4. Neposredna pošiljka iz naše lastne tovarne s prilagodljivimi roki dostave, ki jih je mogoče nadzorovati: pošiljke izvirajo neposredno iz našega proizvodnega obrata v Tianjinu; izdelki standardne specifikacije so na voljo na zalogi...

5. Popolnoma viden postopek pošiljanja za enostavno preverjanje: Za vsako pošiljko nudimo fotografije postopka nakladanja v realnem času in podroben tovorni manifest. Predmeti se preštejejo in preverijo kos za kosom pred nakladanjem, dokumentacija/slike pa se delijo s stranko, da se omogoči enostavno preverjanje ob prejemu.
