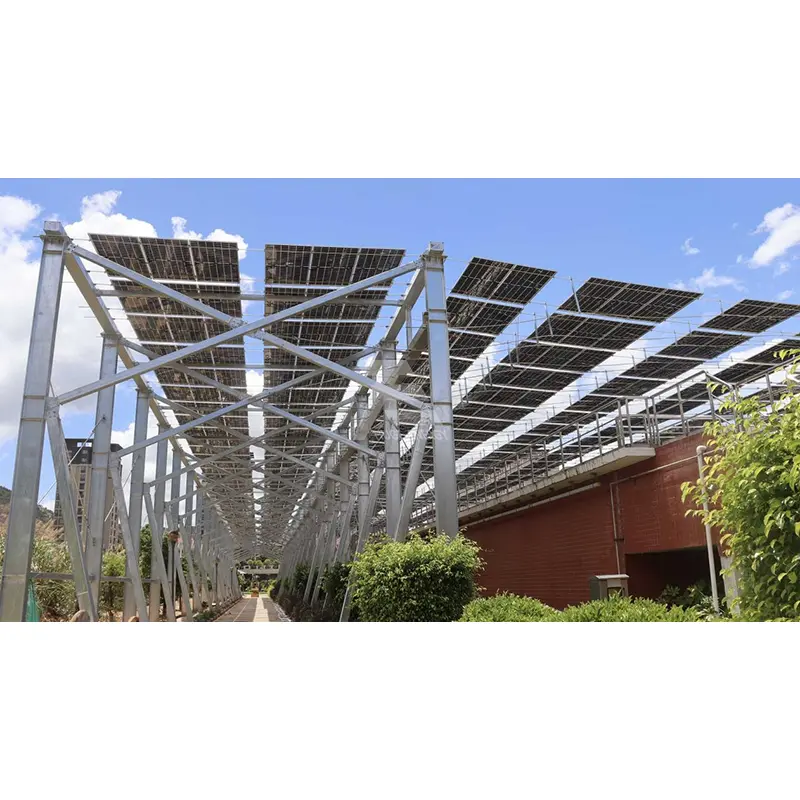

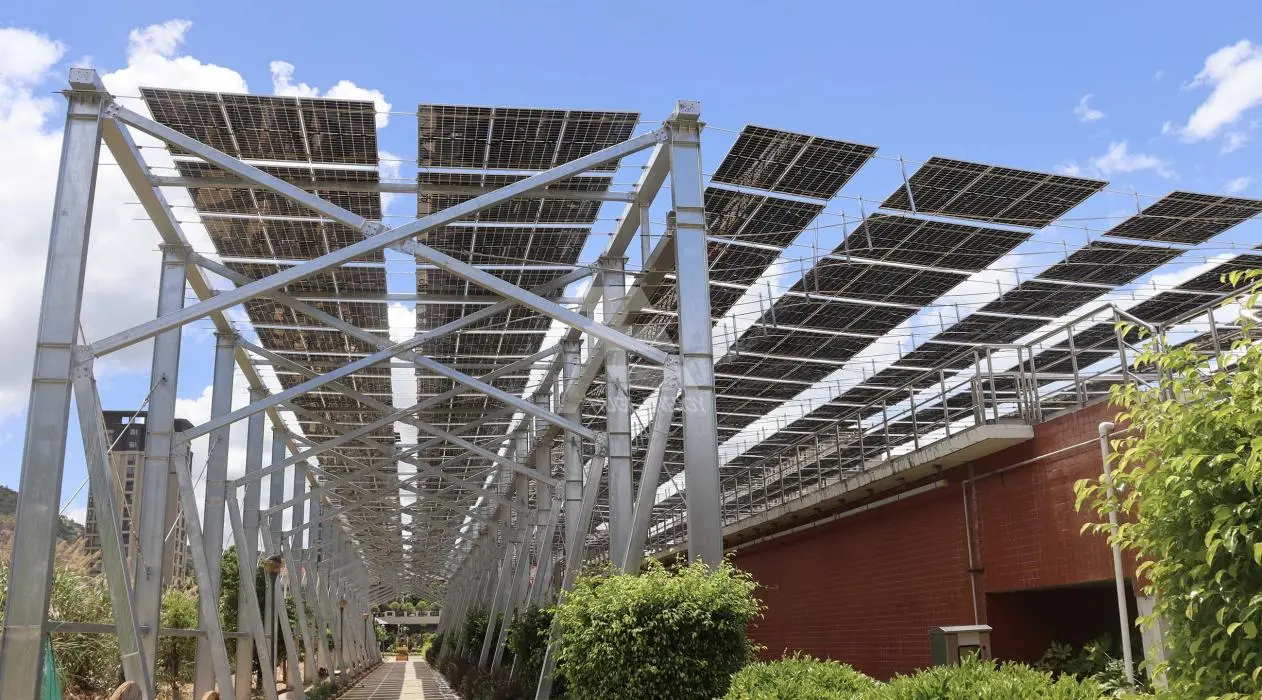

Solarni sistem za pritrditev z dvema stebroma

Guojian vam ponuja zemeljski dvojni sistem za sončno montažo, ki je v velikih količinah dobavljen neposredno iz tovarne. Na voljo je z izvozno embalažo, popolno tehnično dokumentacijo in certifikacijskimi materiali, ki zagotavljajo ekonomično in učinkovito rešitev za namestitev s fiksnim nagibom za domače in mednarodne zemeljske fotovoltaične projekte.

Ključne tehnične specifikacije

1. Glavni material: ogljikovo jeklo visoke trdnosti Q235B/Q355; možnosti površinske obdelave vključujejo vroče cinkanje ali prevleko iz cink-aluminij-magnezijeve zlitine za odpornost proti koroziji.

2. Standardi odpornosti proti koroziji: debelina vroče pocinkane prevleke ≥65 μm; Prevleka cink-aluminij-magnezij ima samozdravilne protikorozijske lastnosti, primerna za okolja z visoko vlažnostjo in obalno solno prho.

3. Združljivi moduli: združljivi z glavnimi PV moduli serije 182/210; podpira ležeče in pokončne konfiguracije nizov.

4. Nagibni kot namestitve: Prilagodljiv med 5° in 60°; optimalen kot, določen na podlagi lokalne širine in predvidene proizvodnje električne energije.

5. Standardi za načrtovanje obremenitve: standardni osnovni tlak vetra 0,3–0,75 kN/m²; nosilnost snega do 1,8 kN/m²; specializirane rešitve za ojačitev, ki so na voljo za območja z močnim vetrom in močnim sneženjem.

6. Oddaljenost od tal: Prilagodljiva od 0,6 m do 2,8 m za prehod in mehanske operacije pod ploščami.

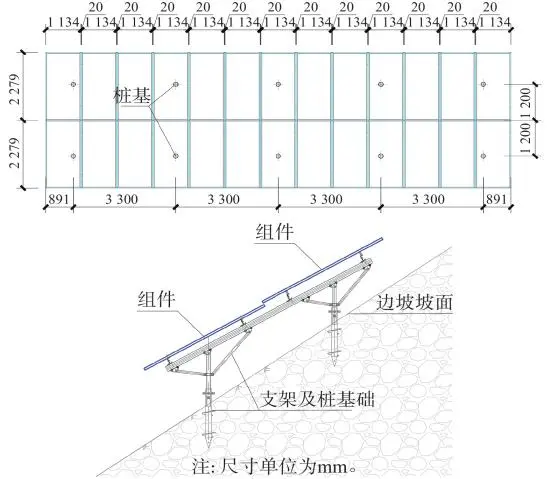

7. Vrste temeljev: vijačni piloti, samostojni betonski temelji ali uliti piloti; primeren za različne pogoje tal, vključno s peščenimi tlemi, glino in skalami.

8. Pritrdilni elementi: vroče pocinkani vijaki visoke trdnosti s standardnimi podložkami proti popuščanju; zasnovan tako, da ostane varen med dolgotrajno uporabo na prostem.

9. Načrtovana življenjska doba: 25 let, kar ustreza življenjskemu ciklu PV modulov.

Aplikacije izdelkov

✅ Velike centralizirane zemeljske fotonapetostne elektrarne

✅ PV projekti, porazdeljeni na ravni vasi in fotonapetostni projekti revitalizacije podeželja

✅ PV baze v puščavah Gobi, puščavah ali rahlo razgibanih hribih

✅ Agri-PV (agrivoltaični) projekti (prostor zagotovljen pod ploščami za kmetijske stroje)

✅ Obsežne čezmorske nazemne PV farme in EPC projekti

✅ Ravni teren s stabilnimi talnimi in vodnimi razmerami, primeren za gradnjo temeljev na pilotih

Opombe o namestitvi

1. Izvedite geološko raziskavo lokacije pred gradnjo in izberite vrsto temeljev na podlagi geološkega poročila; nadaljevanje gradnje brez raziskave je strogo prepovedano. 2. Zagotovite, da vsi pokončni nosilci ostanejo navpični in da so osi nizov poravnane; nagibni kot namestitve mora strogo ustrezati projektiranim risbam - spremembe kota na mestu uporabe so prepovedane.

3. Za montažo uporabljajte samo standardne komponente originalnega proizvajalca; nepooblaščeno varjenje, rezanje, vrtanje ali upogibanje glavnih profilov na kraju samem - kar bi lahko ogrozilo protikorozijsko prevleko ali strukturno celovitost - je strogo prepovedano.

4. Po končani namestitvi montažnega sistema vzpostavite enotno ozemljitev, da zagotovite skladnost s standardi zaščite pred strelo za fotovoltaične elektrarne.

Smernice za O&M po namestitvi

1. Izvedite obsežne inšpekcijske preglede vsako leto po obdobjih poplav, močnih snežnih padavinah ali tajfunih, pri čemer se osredotočite na tesnost vijakov, pokončno posedanje in poškodbe protikorozijskih premazov.

2. Takoj popravite morebitne lokalne poškodbe prevleke z uporabo specializiranih protikorozijskih materialov, da preprečite širjenje rje.

3. Ne obešajte opreme ali zlagajte težkih predmetov na montažne nosilce ali opornike; obremenitve ne smejo presegati prvotnih konstrukcijskih specifikacij.

4. Ko zamenjate poškodovane dele, uporabite samo komponente originalnega proizvajalca z enakimi specifikacijami; uporaba nestandardnih profilov je prepovedana.

Integrirane rešitve po meri

1. Predhodne tehnične storitve

Po prejemu topografskih zemljevidov lokacije in meteoroloških podatkov strokovni gradbeni inženirji izvedejo modeliranje in preverjanje, ustvarijo načrte za optimizacijo postavitve in kota nagiba ter zagotovijo primerjave stroškovne učinkovitosti.

2. Prilagojena konstrukcijska zasnova

Prilagodite pokončno višino, razpon in vrsto temeljev glede na obremenitev vetra in snega, geološke razmere in načrtovanje rabe prostora.

3. Proizvodnja in dobava

Lastna proizvodnja in modularna montaža; proizvodnja in dobava načrtovana v serijah glede na povpraševanje; standardizirana embalaža vsebnikov, primerna za čezmorski izvoz, da se zmanjša škoda pri tranzitu.

4. Podpora pri izvedbi projekta

Pošiljki zagotovite potrdila o skladnosti zemeljskega dvojnega solarnega montažnega sistema, poročila o materialih, risbe in poročila o izračunu obremenitve; organizirati tehnično osebje za reševanje vprašanj glede namestitve na kraju samem. Verodostojne kvalifikacije in certifikati

✅ Certificiranje sistema vodenja kakovosti ISO 9001; standardiziran nadzor celotnega proizvodnega procesa s popolno sledljivostjo

✅ Poročila tretjih oseb o preskusih mehanskih zmogljivosti CMA

✅ Laboratorijska poročila, akreditirana s strani CNAS, o lastnostih materiala in odpornosti proti koroziji/vremenskim vplivom

✅ Sposobnost zagotavljanja tehnične dokumentacije EN 1090, ki je skladna s standardi EU za evropske projekte

✅ Izčrpne specifikacije materialov in poročila o preskusih korozije s solnim pršenjem za izpolnjevanje revizijskih zahtev za čezmorske projekte v jugovzhodni Aziji, na Bližnjem vzhodu in v Latinski Ameriki
