Konektor trikotnega nosilca

Kaj je trikotni konektor za fotonapetostne sisteme za pritrditev?

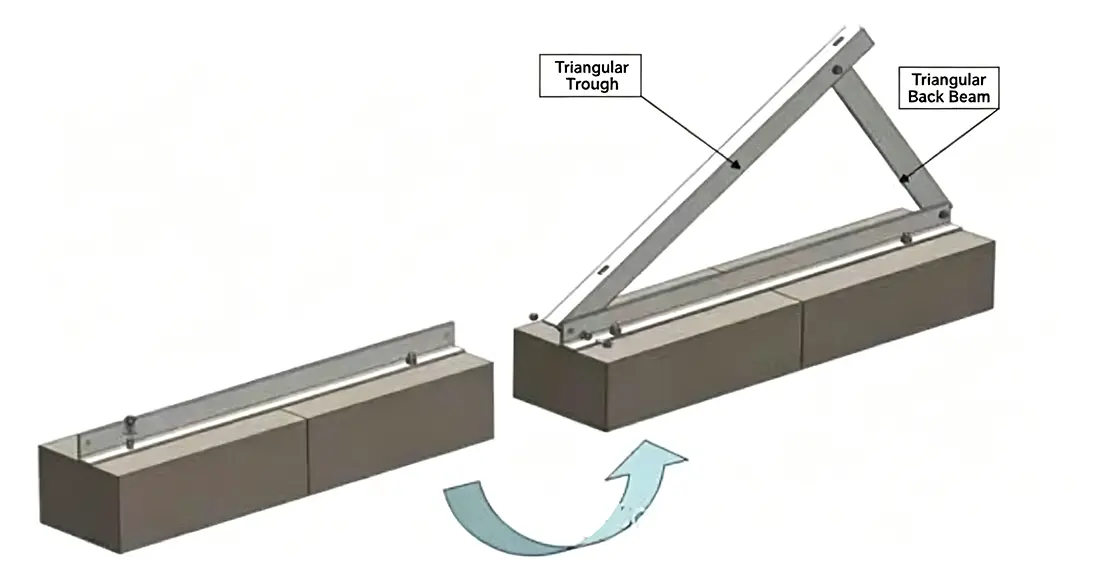

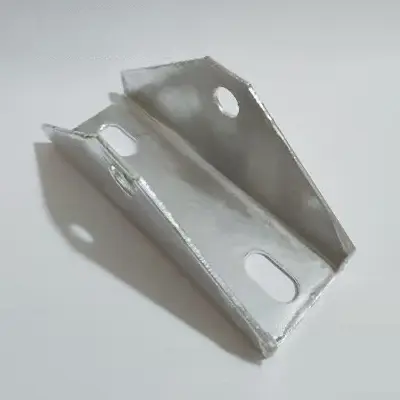

Kitajski trikotni nosilec konektorja tovarne Guojian, znan tudi kot trikotne podpore ali trikotne ojačitve, je bistvena strukturna komponenta strojne opreme za fotovoltaične (PV) montažne sisteme. Z izkoriščanjem mehanske stabilnosti trikotnika povezujejo glavne navpične stebre, diagonalne opornike in vodoravne gredice, da tvorijo trikotni podporni okvir, ki učinkovito porazdeli napetosti, ki jih povzročajo obremenitve vetra, obremenitve snega in teža PV modulov. Standardni montažni sistemi, ki temeljijo na enotočkovnih povezavah, so nagnjeni k splošnemu nihanju, pokanju zvarov in povešanju gred, ko so čez čas izpostavljeni močnemu vetru na prostem; Namestitev trikotnih konektorjev bistveno poveča togost celotne montažne strukture, zaradi česar so nepogrešljivi sestavni deli za obsežne zemeljske fotonapetostne naprave, instalacije na zapletenem gorskem terenu in projekte na obalnih območjih, ki so izpostavljeni velikim vetrovnim obremenitvam.

Ključne prednosti izdelka

✅ Tovarniška dobava na enem mestu: trikotni konektorji, jekleni profili v obliki črke C/Z/U, fotonapetostne sponke in konektorji za grede so proizvedeni v podjetju z enotno protikorozijsko obdelavo. Celoten montažni sistem ima poenoteno 25-letno garancijo, s čimer se odpravi potreba po nakupu pri več prodajalcih in se izognejo težavam, kot so nezdružljive specifikacije ali nedosledna življenjska doba proti koroziji.

✅ Dvojne protikorozijske tehnologije za vsa okolja: debelina vroče pocinkane prevleke ≥65 μm; Prevleka cink-aluminij-magnezij ima samozdravilne lastnosti na odrezanih robovih in prestane 1000-urne nevtralne teste s solnim pršenjem, kar zagotavlja dolgotrajno obstojnost v obalnih slano-alkalnih območjih, ribiško-sončnih hibridnih projektih in gorskih regijah z visoko vlažnostjo.

✅ Odebeljena trikotna struktura visoke trdnosti: glavne komponente so vtisnjene iz enega samega kosa jekla Q355B debeline 2,0–3,0 mm. Stabilna trikotna mehanska zasnova zdrži vetrove s hitrostjo 60 m/s in snežne obremenitve 1000 N/m² ter nudi visoko nosilnost brez upogibanja ali deformacije skozi čas.

✅ Zanesljiva proizvodna zmogljivost velikega obsega: 6.600 m² standardizirana delavnica, opremljena z 20 popolnoma avtomatiziranimi CNC stroji za izsekavanje; letna proizvodnja 42.000 ton PV profilov. Standardne specifikacije so na zalogi; množična naročila 10.000+ enot so dostavljena v 10–15 dneh, pri čemer je za nujna naročila na voljo prednostno razporejanje.

✅ Certificirana kakovost in skladnost: ima certifikate ISO9001 (kakovost), ISO14001 (okolje) in ISO45001 (zdravje pri delu). Vsaka serija vključuje izvirno tovarniško poročilo o pregledu kakovosti, ki izpolnjuje kvalifikacijske zahteve za obsežne razpise za PV elektrarne.

Tehnične specifikacije

Pogosta vprašanja o javnih naročilih

V: Ali je mogoče konektor trikotnega nosilca izdelati po meri, da ustreza našim posebnim dimenzijam montažne strukture?

O: Podpiramo popolno prilagoditev. Prilagodimo lahko debelino plošče, razmik lukenj in kote odprtine na podlagi vaših obstoječih jeklenih nosilcev C/Z prereza; preprosto zagotovite montažne risbe in lahko nadaljujemo z ustvarjanjem in proizvodnjo kalupov.

V: Kako zahtevam vzorce in ali se lahko stroški vzorca odštejejo od plačila množičnega naročila?

O: Majhne količine vzorcev s standardno specifikacijo so na voljo brezplačno; veljajo samo stroški pošiljanja. Če je naročilo velike količine projekta oddano pozneje, se lahko vzorčni strošek pošiljanja v celoti odšteje od skupnega zneska naročila.

V: Ali se ta konektor lahko uporablja za obalne projekte "riba-sonce" (ribogojstvo-PV) ali slano-alkalna tla? Kakšna je garancijska doba?

O: Priporočamo površinsko obdelavo cink-aluminij-magnezij; rezani robovi imajo protikorozijske lastnosti samozdravljenja, zaradi česar so primerni za zelo korozivna obalna območja, ribnike in okolja s slano-alkalnimi prstmi. Dodatki so opremljeni z 10-letno garancijo, celoten PV sistem pa je podprt s 25-letno garancijo na življenjsko dobo.

Podporne storitve pri nabavi

1. Brezplačna podpora za tehnično risanje: Zagotavljanje risb za celotno postavitev PV montaže in izračune strukturne obremenitve za trikotne nosilce.

2. Storitve testiranja tretjih oseb: Vzorce lahko pošljete v svoj laboratorij za mehansko testiranje in testiranje proti koroziji s slanim pršilom.

3. Popolna razpisna dokumentacija o kvalifikacijah: certifikati "Three-System", certifikat kreditnega podjetja z oceno AAA in poročila o tovarniški kontroli kakovosti, priložena pošiljki.

4. Doživljenjska poprodajna podpora: redni nadaljnji pregledi po zagonu projekta; brezplačna zamenjava ali vračilo dodatne opreme v primeru težav s kakovostjo, ki jih ni povzročil človek.
