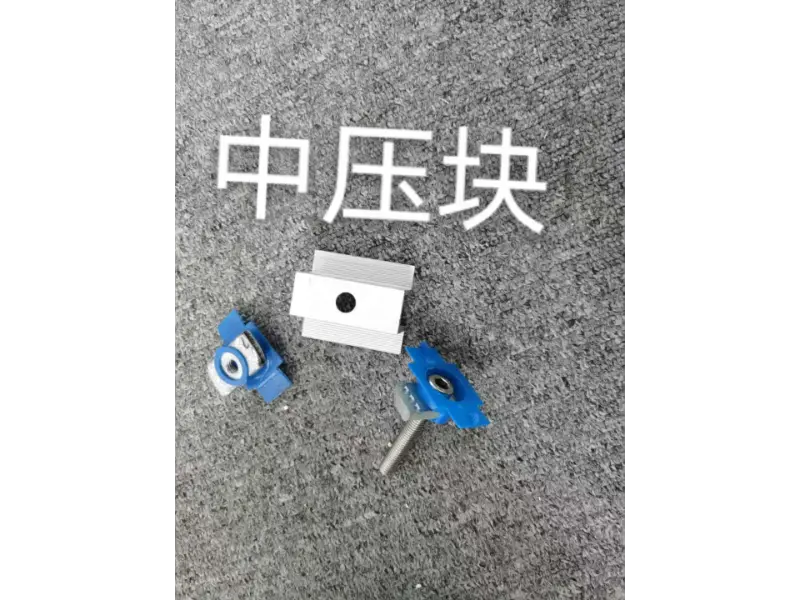

Vmesna objemka iz aluminijeve zlitine

Vmesna objemka iz aluminijeve zlitine (fotovoltaična srednja objemka) je specializirana komponenta, zasnovana za pritrditev fotovoltaičnih (PV) modulov. Postavljen med dvema sosednjima fotonapetostnima paneloma, zaklene module na montažne tirnice, omejuje horizontalni premik in poveča vetrno in potresno odpornost celotnega niza. Na voljo je s pritrdilnimi elementi iz nerjavečega jekla 304 in dodatno gumijasto podlogo proti zdrsu EPDM za zaščito okvirjev modulov pred poškodbami. Zasnova vključuje drenažne kanale in kanale za pretok zraka za zmanjšanje kopičenja prahu, vode in snega. Te objemke se pogosto uporabljajo v komercialnih in industrijskih strešnih inštalacijah, stanovanjskih fotonapetostnih sistemih in zemeljskih sončnih elektrarnah v komunalnem merilu. Dimenzije je mogoče prilagoditi glede na debelino modula in posebne zahteve glede obremenitve projekta.

Osnovne funkcije

1. Vmesno vpenjanje in pritrditev:

Vmesna objemka iz aluminijeve zlitine, ki je nameščena med dvema sosednjima fotonapetostnima moduloma, trdno pritrdi module na montažne tirnice. Omejuje vodoravni in navpični premik, s čimer zagotavlja, da moduli ostanejo lepo poravnani in izpostavljeni stabilnim, enotnim silam; služi kot primarna povezovalna komponenta za zavarovanje celotnega niza.

2. Veter in potresna odpornost:

Z zagotavljanjem večtočkovnega vpenjanja naprava omejuje gibanje in nihanje modula med močnim vetrom ali potresnimi dogodki. To preprečuje, da bi se moduli premaknili s tirnic ali vibrirali pod ekstremnimi obremenitvami, s čimer se izboljša splošna stabilnost niza v težkih vremenskih razmerah.

3. Proti zdrsu in proti zrahljanju:

Notranji protizdrsni zobci v kombinaciji z gumijasto podlogo EPDM povečajo trenje med objemko in okvirjem modula. To preprečuje drsenje ali zrahljanje modulov, hkrati pa ublaži napetost vpenjanja, da zaščiti okvirje modulov pred zmečkaninami ali poškodbami.

4. Prenos obremenitve:

Objemka enakomerno prenaša težo modulov – skupaj z obremenitvami vetra in snega – na montažne tirnice, podporne stebre in temeljno strukturo. To porazdeli napetost in prepreči lokalizirano preobremenitev, ki bi sicer lahko povzročila strukturno deformacijo ali poškodbo PV modulov.

5. Drenaža in pretok zraka:

Struktura vmesne objemke iz aluminijeve zlitine ima integrirane drenažne kanale in kanale za pretok zraka. Ti olajšajo učinkovito odtekanje deževnice in kondenza, zmanjšajo nabiranje prahu, vode in snega na vpenjalnih točkah, hkrati pa zmanjšajo tveganje senčenja in prekomerne obremenitve modulov.

6. Združljivost in vsestranskost:

Združljiv s standardnimi debelinami solarnih modulov (npr. 30 mm, 35 mm, 40 mm) in prilagodljiv za nestandardne dimenzije. Zasnovan za delo z različnimi okvirnimi strukturami in moduli različnih proizvajalcev, lahko en sistem oskrbe izpolni zahteve različnih projektov.

Tehnične specifikacije

Postavka	Specifikacija
Razred osnovne zlitine	Aluminijeva zlitina 6005-T5 / 6063-T5 (izbirno)
Površinska obdelava	Srebrno eloksiranje, debelina filma ≥10μm
Debelina anodnega filma	≥10 μm, zgoščena prilagoditev na voljo za obalna okolja in okolja z visoko slano pršico
Združljiva debelina modula	30 mm, 35 mm, 40 mm (prilagodljivo)
Standardna dolžina	40/50/60/80 mm (razrezane na velikost na zahtevo)
Vrsta strukture	Modularna sredinska vpenjalna struktura s protizdrsnim profilom zob na notranji strani
Podporni pritrdilni elementi	T-sorniki in matice iz nerjavečega jekla 304
Izbirni dodatki	EPDM gumijasta protizdrsna tesnila
Odpornost proti vetru	Do 60 m/s (ponovno preverjeno na projekt)
Snežna obremenitev	1,4kN/m² (izračunano na projekt)
Scenariji uporabe	Komercialne in industrijske strehe, stanovanjske PV, nazemne centralne PV elektrarne
Veljavni standardi	Na voljo so certifikati GB/T 5237, CE, ISO9001

Pakiranje in logistične storitve

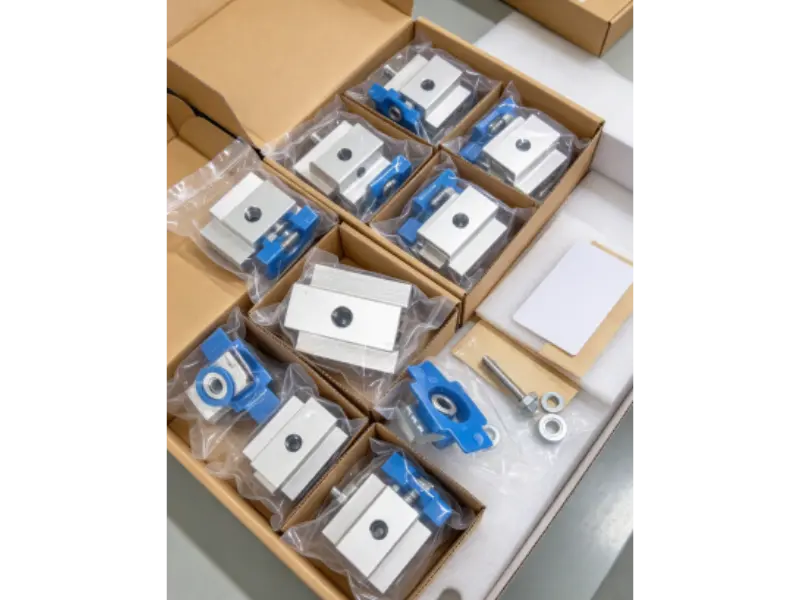

1. Posamezno pakiranje:

Vsaka vmesna objemka iz aluminijeve zlitine je pakirana ločeno, da prepreči trenje ali udarce, zaščiti anodizirano površino in zagotovi, da med transportom ne pride do prask ali poškodb premaza.

2. Jasno označevanje:

Predmeti so razvrščeni po modelu in specifikaciji, z vključenimi jasnimi oznakami in pakirnimi seznami, ki omogočajo hitre preglede inventarja na kraju samem in organizirano skladiščenje.

3. Preverjanje količine:

Vsaka pošiljka je podvržena temeljitemu štetju in preverjanju modelov in serij, da se zagotovi, da se dejanski artikli – v smislu količine in specifikacij – popolnoma ujemajo s seznamom pakiranja, kar preprečuje pomanjkanje ali opustitev.

4. Ojačana zunanja embalaža:

Blago je pakirano v robustne standardne kartone ali lesene zaboje, opremljene z notranjimi oblazinjenimi materiali in ojačanimi vogalnimi ščitniki za preprečevanje deformacij zaradi udarcev med transportom.

5. Zaščita pred vlago:

Sušilna sredstva so vključena v embalažo, ki zagotavlja suho okolje med prevozom po morju ali kopnem, preprečuje poškodbe anodiziranega premaza zaradi vlage in zagotavlja, da so komponente pripravljene za takojšnjo namestitev ob prihodu.

6. Logistična podpora:

Prilagodljive možnosti dostave vključujejo pošiljanje po fazah. Za mednarodna naročila nudimo izčrpne pakirne liste in carinsko dokumentacijo, da zagotovimo nemoteno izvozno carinjenje; za domača naročila nudimo dostavo polnega tovornjaka neposredno na gradbišče, usklajeno z urniki gradnje.

Postopek namestitve

1. Navodila pred namestitvijo:

Zagotavljamo načrte namestitve in tehnično dokumentacijo, ki opisuje ključne točke namestitve, zaostrene zahteve in bistvene previdnostne ukrepe, podprte s tehničnimi navodili pred gradnjo.

2. Položaj in postavitev:

Na podlagi projektnih načrtov je določena postavitev solarnih modulov in montažnih tirnic, označene so namestitvene točke za vmesne spone, da se zagotovi dosleden razmik in poravnava.

3. Namestitev modula:

Solarni moduli so nameščeni na montažne tirnice; razmik in izravnava med sosednjimi moduli sta prilagojena tako, da se okvirji modulov popolnoma prilegajo v reže srednjih sponk.

4. Namestitev in zategovanje:

Namestite vmesne objemke iz aluminijeve zlitine in privijte T-vijake na predpisani navor. Prepričajte se, da je sila zategovanja dobro nadzorovana – izogibajte se pretirani sili, ki bi lahko poškodovala okvirje modulov, in poskrbite, da niso preveč ohlapni, kar bi lahko povzročilo nestabilnost.

5. Pregled proti zdrsu:

Preverite, ali so gumijaste blazinice EPDM in zobci proti zdrsu pravilno nameščeni. Preglejte vsako vpenjalno točko, da zagotovite, da so moduli varni in da ne bodo zdrsnili ali se zrahljali.

6. Končni pregled in sprejem:

Preverite celotno polje, da zagotovite, da so vse komponente pravilno zategnjene in poravnane. Preverite vrzeli med moduli in njihovo splošno poravnavo. Ko so potrjene zahteve glede nosilnosti in je instalacija prestala pregled, lahko projekt predamo.

pogosta vprašanja

V1: Kakšna vrzel naj ostane med okvirjema dveh sosednjih modulov, če uporabljate sredinsko objemko?

O: Za standardne projekte zadostuje raztezna reža 5–8 mm, da se prilagodi toplotnemu raztezanju in krčenju. Prav tako lahko priporočimo ustrezne specifikacije na podlagi vaših projektnih risb, ko oddate naročilo.

V2: Kakšen je pravilen zatezni moment za sredinske objemke in ali bo poškodoval okvirje modulov?

O: Zategnite T-vijake v skladu s standardnimi specifikacijami navora. Z gumijasto podlogo EPDM, ki deluje kot blažilnik, pravilno zategovanje ne bo poškodovalo okvirjev modulov. Vendar pa lahko prevelik navor zmečka aluminijaste okvirje, zato se je treba izogibati pretiranemu zategovanju.

V3: Ali se bodo vijaki, uporabljeni s sredinskimi objemkami, med dolgotrajno uporabo na prostem zataknili, zaradi česar jih je pozneje težko odstraniti?

O: Standardno dobavljamo pritrdilne elemente iz nerjavečega jekla 304, ki nudijo dobro odpornost proti zagozditvam. Za dolgoročne projekte na prostem je mogoče izbrati tudi vijake s prevleko proti zagozditvi, ki olajšajo lažje odstranjevanje med prihodnjim vzdrževanjem ali zamenjavo modula.

V4: Ali je mogoče vmesne objemke ponovno uporabiti, če so zobci (zobje) obrabljeni?

O: Ponovno jih je mogoče uporabiti, če nazobčanja niso bistveno obrabljena in profil ostane nedeformiran. Če so zobci močno obrabljeni, bo ogrožena učinkovitost proti zdrsu; zato jih ne priporočamo za nove fotovoltaične projekte.

V5: Ali je mogoče na istem projektu strehe kombinirati vmesne spone različnih specifikacij debeline?

O: Mešanje različnih specifikacij ni priporočljivo. Uporaba vmesnih sponk različnih debelin lahko povzroči neenakomerno obremenitev modulov, kar lahko povzroči lokalizirane koncentracije napetosti in poveča tveganje mikrorazpok; zato je najbolje standardizirati specifikacije.

V6: Katere posebnosti je treba upoštevati pri izbiri vmesnih sponk za module z dvojnim steklom velikega formata?

O: Glede na večjo lastno težo modulov z dvojnim steklom velikega formata je priporočljivo dati prednost uporabi debelejših vmesnih sponk iz aluminijeve zlitine. Poleg tega preverite višino okvirja modula, potrdite dejansko dolžino vpenjalnega kontakta in po potrebi povečajte število vpenjalnih točk.
