Blok za vpenjanje robov iz aluminijeve zlitine

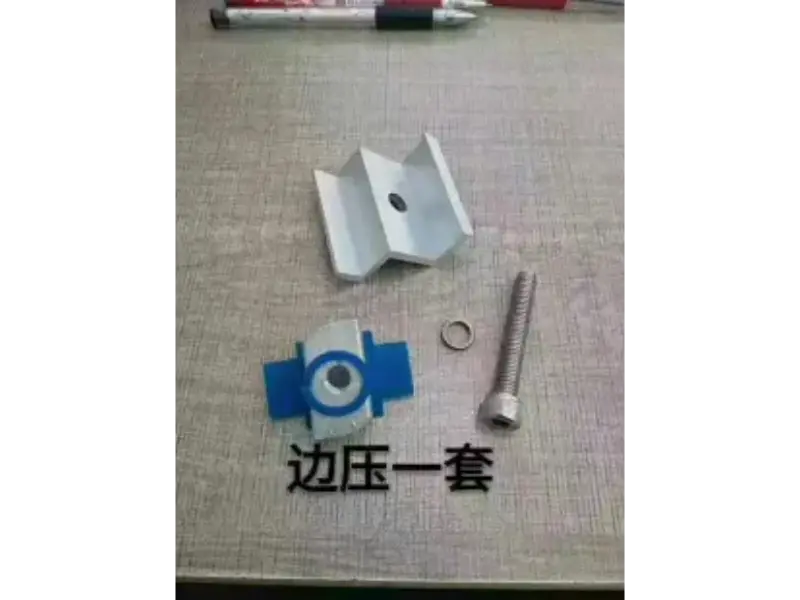

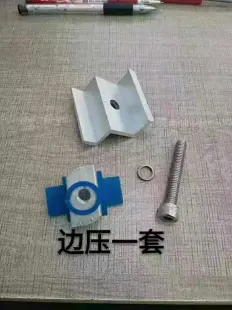

Bloki za vpenjanje robov iz aluminijeve zlitine so nameščeni na zunanjih robovih prvega in zadnjega solarnega modula v fotovoltaičnem (PV) polju. Module pritrdijo na montažne tirnice, omejujejo premik končne točke in zagotavljajo odpornost proti zunanjim silam, kot so močni vetrovi in ​​snežne obremenitve. Skupaj s sredinskimi objemkami tvorijo popoln sistem vpenjanja modulov. Vsaka enota je opremljena s 304 T-sorniki in maticami iz nerjavečega jekla, z opcijsko protizdrsno gumijasto podlogo iz EPDM za zaščito aluminijastega okvirja modula pred vdolbinami ali zdrsom. Strukturna zasnova olajša drenažo in odtok, kar pomaga zmanjšati nabiranje prahu in snega. Te objemke so primerne tako za module z enim steklom kot za module z dvojnim steklom, ki se uporabljajo v stanovanjskih, komercialnih, industrijskih in komunalnih nazemnih PV elektrarnah; prav tako jih je mogoče prilagoditi glede na specifične debeline modulov.

Ključne prednosti

1. Visoko trdni osnovni material:

Ti bloki za vpenjanje robov iz aluminijeve zlitine, izdelani iz aluminijeve zlitine 6005-T5 ali 6063-T5, nudijo vrhunsko razmerje med trdnostjo in težo. So zelo togi in odporni proti deformacijam pri dolgotrajnih obremenitvah, kar zmanjšuje skupno težo fotonapetostnega niza – s čimer se zmanjša obremenitev streh in podpornih konstrukcij – hkrati pa poenostavljata rokovanje in namestitev.

2. Dolgotrajna odpornost na vremenske vplive in zaščita pred korozijo:

Zaradi anodiziranega zaključka z debelino oksidne plasti ≥10 μm te spone ostanejo stabilne tudi v obalnem okolju, v slanem prhu ali vlažnem okolju. Podprti s celovitim, internim protikorozijskim postopkom imajo 25-letno protikorozijsko garancijo, kar zmanjšuje dolgoročne stroške delovanja in vzdrževanja, povezane z zamenjavo komponent ali sanacijo rje.

3. Protizdrsna zasnova in zaščita okvirja:

Notranja površina ima protizdrsne nazobčanosti, ki v kombinaciji z gumijasto podlogo EPDM povečajo trenje in preprečijo zdrs modula. Ta zasnova ščiti tudi okvir modula, preprečuje vdolbine ali poškodbe aluminijastega okvirja in stekla, kar zagotavlja dolgoročno in varno delovanje modulov.

4. Hitra montaža:

Modularna zasnova odpravlja potrebo po zapleteni obdelavi na kraju samem. Montažo lahko izvede ena sama oseba, kar zmanjša izzive dela na višini, bistveno skrajša časovne roke gradnje in pomaga lastnikom prihraniti pri stroških dela in trajanja projekta. 5. Široka prilagodljivost:

Združljiv z glavnimi solarnimi moduli debeline 30/35/40 mm, s podporo za nestandardne dimenzije po meri. Zasnovan za namestitev različnih okvirnih struktur in modulov različnih proizvajalcev, lahko en sistem oskrbe izpolni zahteve glede profila za širok spekter projektov.

6. Zanesljiva nosilnost:

Bloki za vpenjanje robov iz aluminijeve zlitine so zasnovani tako, da izpolnjujejo zahteve glede strukturne obremenitve v regijah, ki so nagnjene k močnim vetrovom in močnemu sneženju. Če se uporabljajo v povezavi s sredinskimi objemkami, zagotavljajo splošno stabilnost sončnega niza. Ker objemke in montažne tirnice dobavlja isti proizvajalec, nudijo visoko stopnjo natančnosti, kar zmanjšuje težave, kot je slabo prileganje ali zdrs med montažo na kraju samem.

Kakovost izdelka

1. Nadzor surovin:

Uporabljajo se le gredice iz primarnega aluminija; recikliran ali odpadni aluminij je strogo prepovedan. Vhodne surovine so podvržene naključnim pregledom kakovosti, da se odstranijo podstandardni osnovni materiali pri izvoru, kar zagotavlja dosledne mehanske lastnosti in dolgoročno odpornost proti koroziji.

2. Pregled procesa:

Strogi pregledi se izvajajo v fazah ekstrudiranja, strojne obdelave in površinske obdelave. Dimenzijske tolerance so strogo nadzorovane in pregledi "prvega artikla" se izvajajo za kritične dimenzije pred začetkom množične proizvodnje, kar zagotavlja dosledno prileganje in zaklepanje v vsaki seriji sponk.

3. Pregled pred odpremo:

Izdelki so podvrženi naključnemu testiranju videza, debeline oksidnega filma, trdote in nosilnosti pri izvleku. Poročila o preskusih se lahko predložijo, da se zagotovi, da vsi kazalniki uspešnosti izpolnjujejo merila sprejemljivosti projekta.

4. Potrdila in dokumentacija:

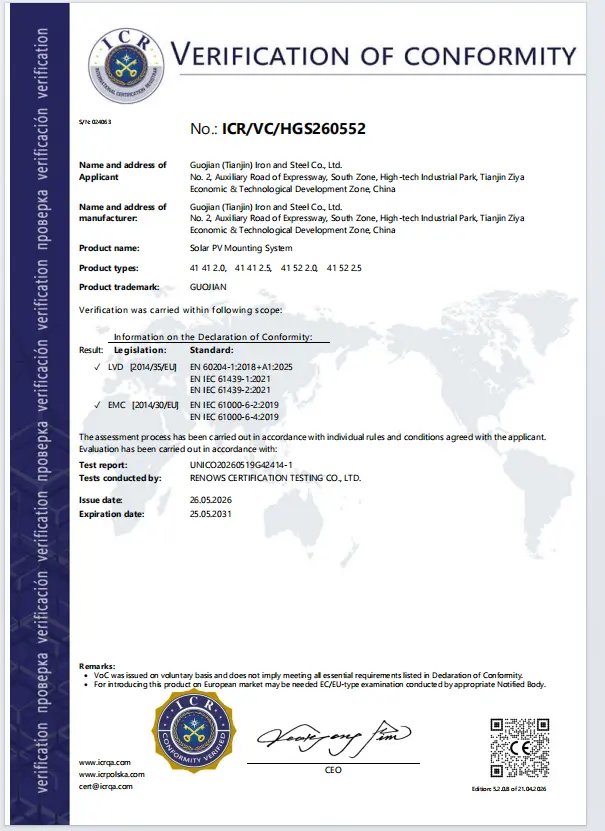

Bloki za vpenjanje robov iz aluminijeve zlitine imajo certifikat ISO9001 in CE. Certifikati o materialu in garancijska dokumentacija so priloženi vsaki pošiljki, kar izpolnjuje zahteve za domače razpise ter inšpekcijo in carinjenje za projekte v tujini.

5. Zaščitna embalaža:

Komponente so posamezno zapakirane in nameščene v ojačanih zunanjih kartonih, da se preprečijo poškodbe ali deformacije med pomorskim ali kopenskim prevozom, kar zmanjša tveganje, da blago prispe v neuporabnem stanju.

Poprodajne storitve

1. Tehnična podpora:

Nudimo brezplačno pomoč pri izbiri izdelkov, načrtovanju namestitve in tehničnih svetovanjih glede nosilnosti, vključno s pregledom projektnih načrtov. Pred nakupom vam lahko pomagamo določiti ustrezne specifikacije glede na zahteve projekta glede obremenitve vetra/snega in debeline modula; med fazo namestitve nudimo celovito vodenje namestitve.

2. Garancijska zaveza:

V normalnih pogojih uporabe na prostem imajo bloki za vpenjanje robov iz aluminijeve zlitine 25-letno garancijo proti koroziji, pritrdilni elementi iz nerjavečega jekla pa 10-letno garancijo, ki pokriva napake v materialu in izdelavi.

3. Nadomestilo za kakovost:

Za težave s kakovostjo, ki izhajajo iz proizvodnih napak, nudimo zamenjavo, zamenjavo ali dogovorjeno nadomestilo. Zagotavljamo hiter odziv po preverjanju s fotografijami, da zagotovimo, da projektni načrti ne bodo zamujeni zaradi težav s komponentami.

4. Dostavne storitve:

Proizvodnja je načrtovana v skladu s projektnimi časovnicami, s podporo za fazne dobave. Za izvozna naročila nudimo dokumentacijo o pakiranju in carinjenju ter podpiramo različne trgovinske pogoje, s čimer zagotavljamo pravočasno odpremo za domača in mednarodna naročila.

5. Poprodajna podpora:

Zagotavljamo hitro koordinacijo tehničnih težav in nudimo vodenje na daljavo za namestitev in zagon na kraju samem. Na vprašanja glede dimenzij ali prileganja med namestitvijo takoj odgovorimo na spletu. Po dobavi izvajamo redna spremljanja, da spremljamo delovanje izdelka na kraju samem in zbiramo povratne informacije za optimizacijo izbire izdelkov v prihodnjih projektih.

pogosta vprašanja

V: Kakšna je razlika med končnimi in srednjimi sponkami? Ali se lahko uporabljata zamenljivo?

O: Niso zamenljivi. Vmesne spone so nameščene med moduli za istočasno pritrditev dveh sosednjih plošč, medtem ko so robni vpenjalni bloki iz aluminijeve zlitine nameščeni na koncih niza za pritrditev zunanjega roba modula; oba sta potrebna za popolno zaščito polja.

V: Kako določim pravilno debelino modula za končno objemko? Ali bo premočno vpenjanje poškodovalo modul?

O: Objemke imajo notranje reže, zasnovane za določene debeline modulov; preprosto prilagodite objemko dejanski debelini modula. Opremljeni so z EPDM gumijastimi podlogami za oblazinjenje in zaščito okvirja modula. Pravilno zategovanje ne bo poškodovalo steklenega ali aluminijastega okvirja, čeprav pretirana sila, ki presega specifikacije navora, ni priporočljiva.

V: Ali lahko kupim končne objemke ločeno, ne da bi kupil celoten komplet dodatkov za montažo PV?

O: Da, končne objemke iz aluminijeve zlitine je mogoče kupiti posamično. Vmesne objemke in pritrdilne elemente lahko naročite tudi posebej, sprejemamo pa naročila vseh velikosti, od majhnih do velikih serij.

V: Ali je mogoče končne spone uporabiti z moduli iz dvojnega stekla?

O: Da, združljivi so z moduli z enojnim in dvojnim steklom. Ob oddaji naročila preprosto navedite strukturo okvirja in debelino vaših modulov, mi pa vam bomo dobavili ustrezne reže in konfiguracije gumijastih tesnil.

V: Ali bodo aluminijaste robne objemke hitro zarjavele na obalnih območjih z visoko izpostavljenostjo slani megli?

O: Naše robne objemke iz aluminijeve zlitine imajo anodizirano prevleko z debelino ≥10 μm, ki zagotavlja stabilno odpornost na solno meglo – idealno za vlažna obalna okolja. Imajo tudi 25-letno garancijo proti koroziji. Za izjemno korozivna industrijska območja lahko ocenimo možnosti za debelejšo anodizirano prevleko.

V: Kakšen je tipičen dobavni rok?

O: Za standardne specifikacije so izdelki običajno na zalogi in odposlani v 7–10 delovnih dneh. Za nestandardne velikosti po meri ali določene debeline je dobavni rok približno 15–25 delovnih dni; pred oddajo naročila bomo potrdili točen časovni načrt.
